Praktyczne porady dotyczące instalacji sprzętu RF z anteną

Jeśli zamierzasz zainstalować antenę zewnętrzną w celu poprawy i zwiększenia jakości i zasięgu sygnału RF, zalecamy przeczytanie kilku poniższych wierszy. Napisaliśmy kilka wskazówek, jak prawidłowo zainstalować antenę zewnętrzną, aby zapewnić maksymalną wydajność.

Zalecane kroki przed instalacją zewnętrznej anteny RF

Pierwszym ważnym zaleceniem dotyczącym instalacji jest wybranie odpowiedniej lokalizacji, w której możemy uzyskać bezpośrednią widoczność między urządzeniami. Aby uzyskać najlepsze wyniki, najlepszą opcją jest zainstalowanie anteny w najwyższym możliwym miejscu, jak najwyżej nad otaczającym terenem.

• Przed instalacją należy sprawdzić, czy anteny znajdują się wystarczająco wysoko nad przeszkodami i czy nic nie przeszkadza w odbiorze sygnału.
• Należy pamiętać o wysokości drzew, wzgórz, budynków lub innych obiektów, które mogą stać na drodze między antenami i utrudniać propagację sygnału.
• Jeśli nie jest możliwe zapewnienie bezpośredniej widoczności między antenami, spróbuj wyeliminować wszelkie przeszkody na ścieżce tak bardzo, jak to możliwe. Gęste lasy i roślinność, takie jak zagajniki i krzewy, są najgorsze dla propagacji sygnału RF. Dlatego staraj się ich unikać.
• Sprawdź siłę sygnału na wyświetlaczu urządzenia przed ostatecznym zamocowaniem anten w wybranej lokalizacji.

Ścieżka radiowa - obszar propagacji sygnału

Jest to obszar wokół wyimaginowanej linii prostej między antenami, do którego rozchodzą się fale radiowe po opuszczeniu anteny. Staraj się utrzymywać ścieżkę radiową wolną od przeszkód, aby uniknąć problemów z zanikami i zapewnić wysoką jakość transmisji sygnału.

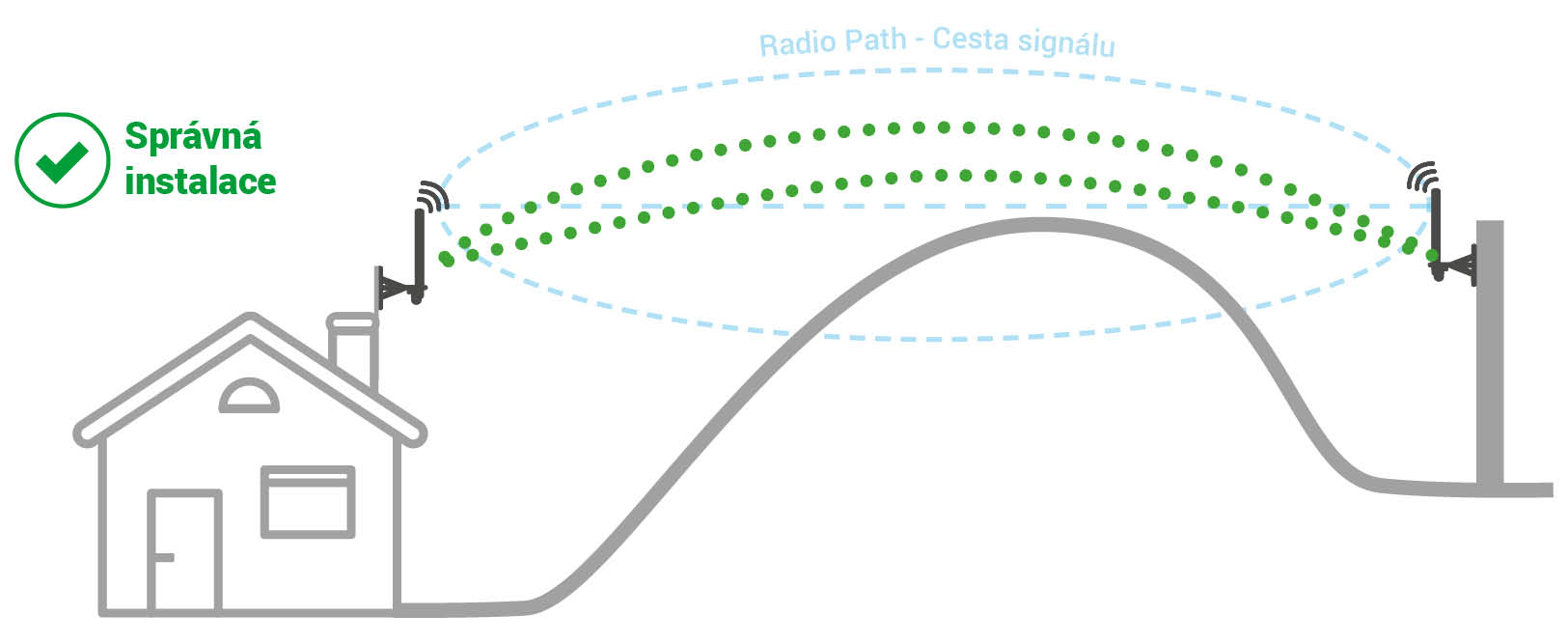

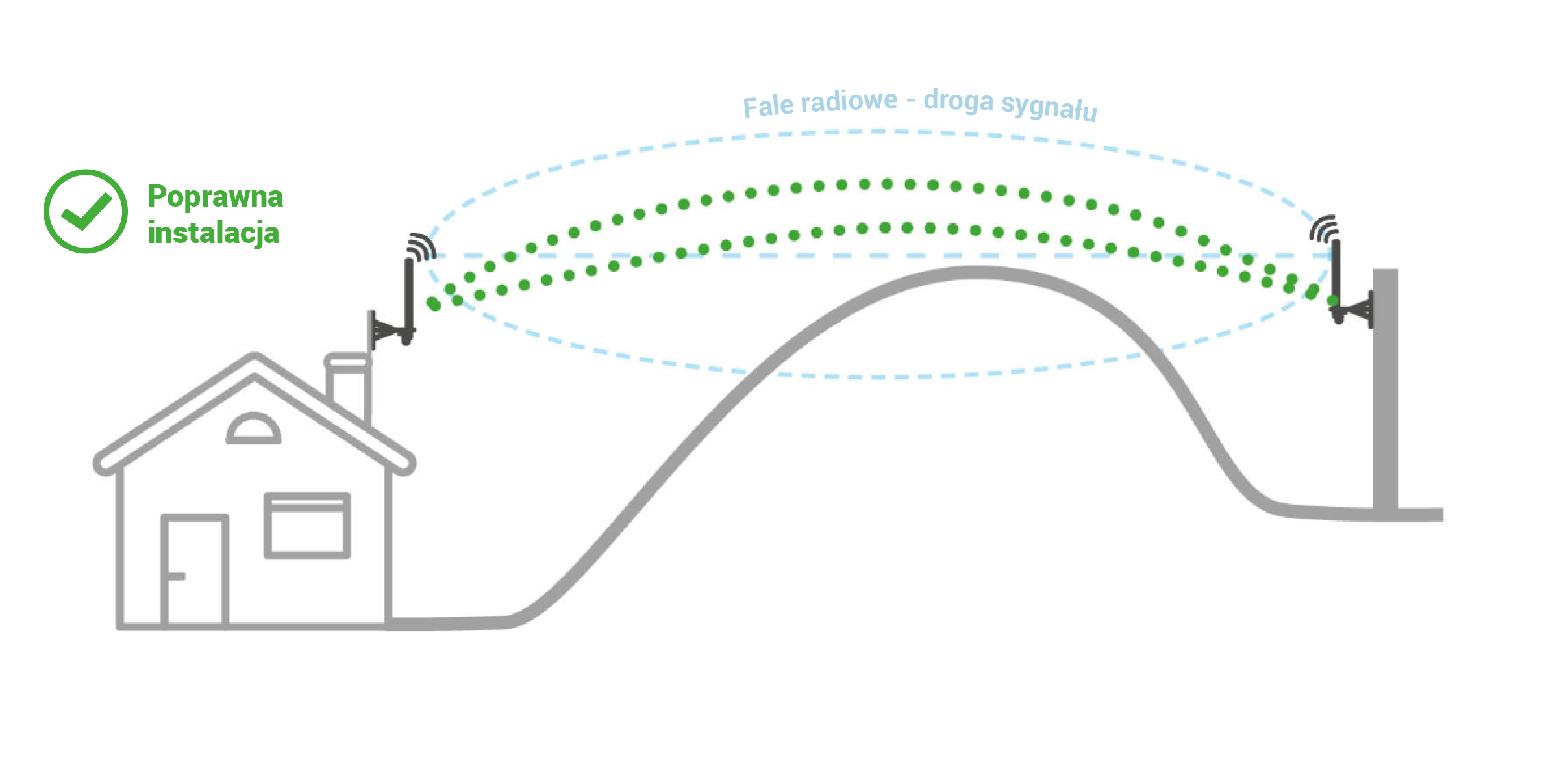

Na ilustracji przy prawidłowej instalacji anteny zewnętrzne są umieszczone znacznie powyżej horyzontu (wzgórza), aby uzyskać bezpośrednią linię wzroku. Pozwoli to na bezproblemową propagację sygnału i uzyskanie wysokiej jakości połączenia.

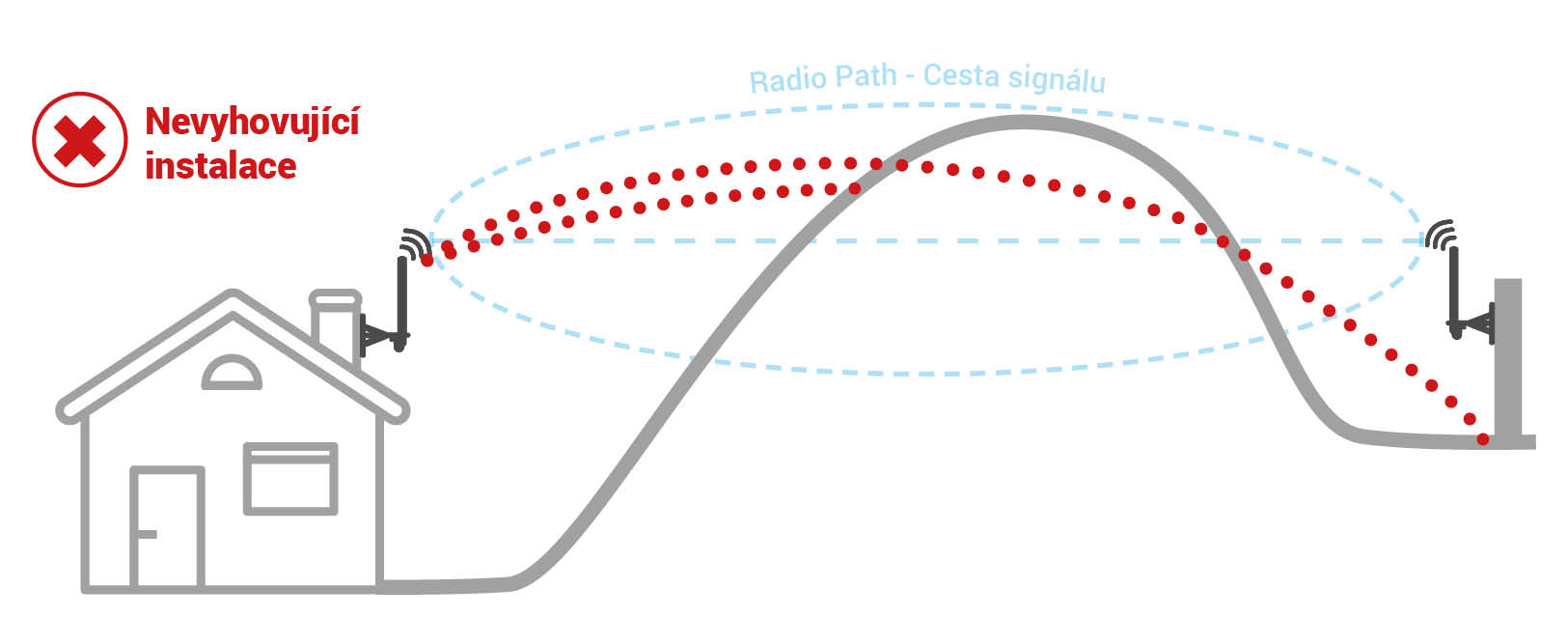

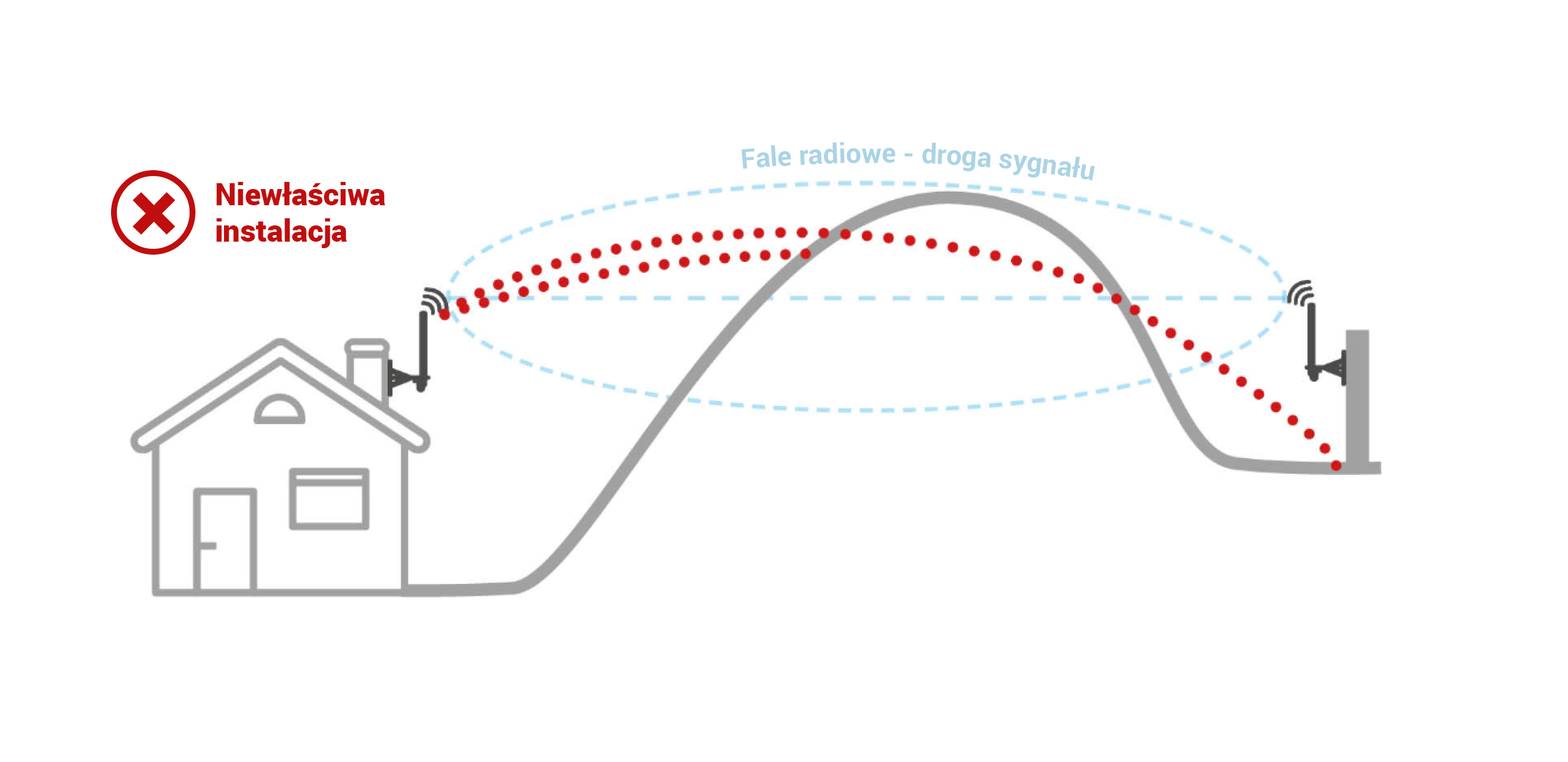

W przypadkuinstalacji niezgodnej z przepisami pokazano sytuację, w której anteny zewnętrzne znajdują się nisko pod horyzontem w tak zwanym cieniu radiowym. Bezpośrednia widoczność nie jest zapewniona, a zatem w tym przypadku nie można oczekiwać pełnej jakości transmisji sygnału.

Końcowy montaż i instalacja

Upewnij się, że miejsce wybrane do instalacji znajduje się jak najdalej od okolicznych masztów i anten. Aby uzyskać najlepsze wyniki, zalecamy unikanie instalowania anteny w pobliżu rynien lub metalowych rur spustowych, które mogą powodować zakłócenia. Ważny jest również prawidłowy montaż. Zamontuj antenę pionowo; instalacja pod kątem lub poziomo może zmniejszyć wydajność. Postaraj się upewnić, że zainstalowane urządzenia znajdują się w tej samej płaszczyźnie. Wyrównaj jak najwięcej do środka ścieżki sygnału.

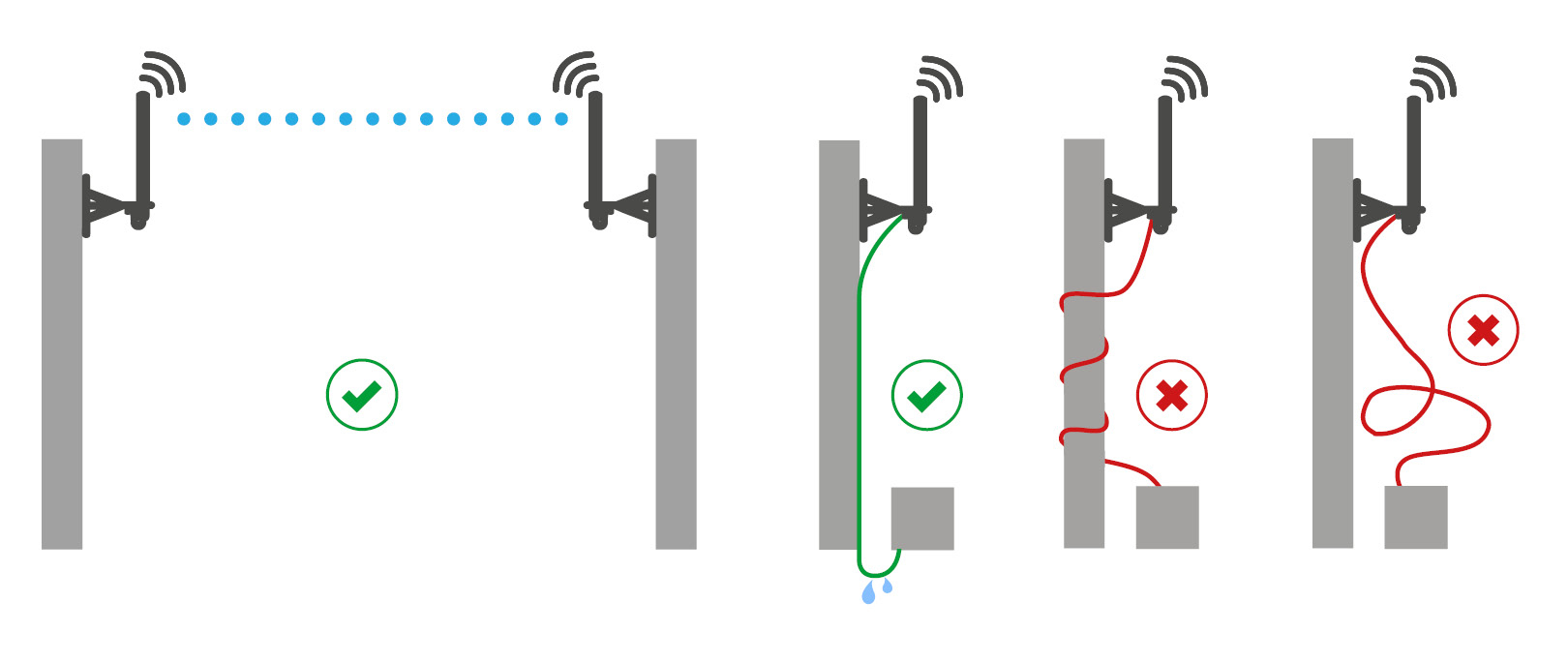

Ilustracja pokazuje, jak prawidłowo zainstalować antenę zewnętrzną.

• Upewnij się, że przewód zasilający anteny nie jest skręcony lub uszkodzony. Takie uszkodzenie może spowodować utratę sygnału.
• Staraj się używać rozsądnej długości kabla wejściowego. Jeśli nie używasz całej długości, nie owijaj reszty wokół żadnych przedmiotów.
• Pozostaw przewód zasilający swobodnie zwisający i utwórz pętlę rynnową w pobliżu ziemi. Zapewni to, że woda lub wilgoć nie dostanie się do złączy przez przewód.

Antena zewnętrzna dla urządzeń RF do ogrodzeń elektrycznych - 2 m

Antena zewnętrzna z kablem o długości 2 m dla lepszego sygnału. Do generatorów RF fencee…

Szczegóły produktu

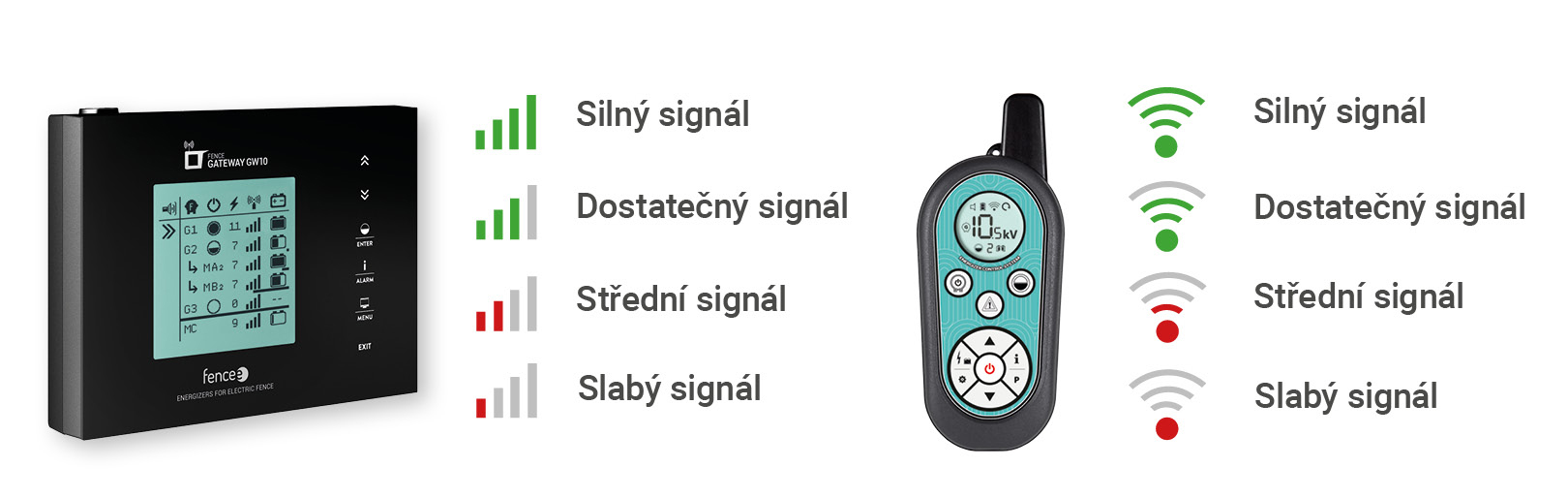

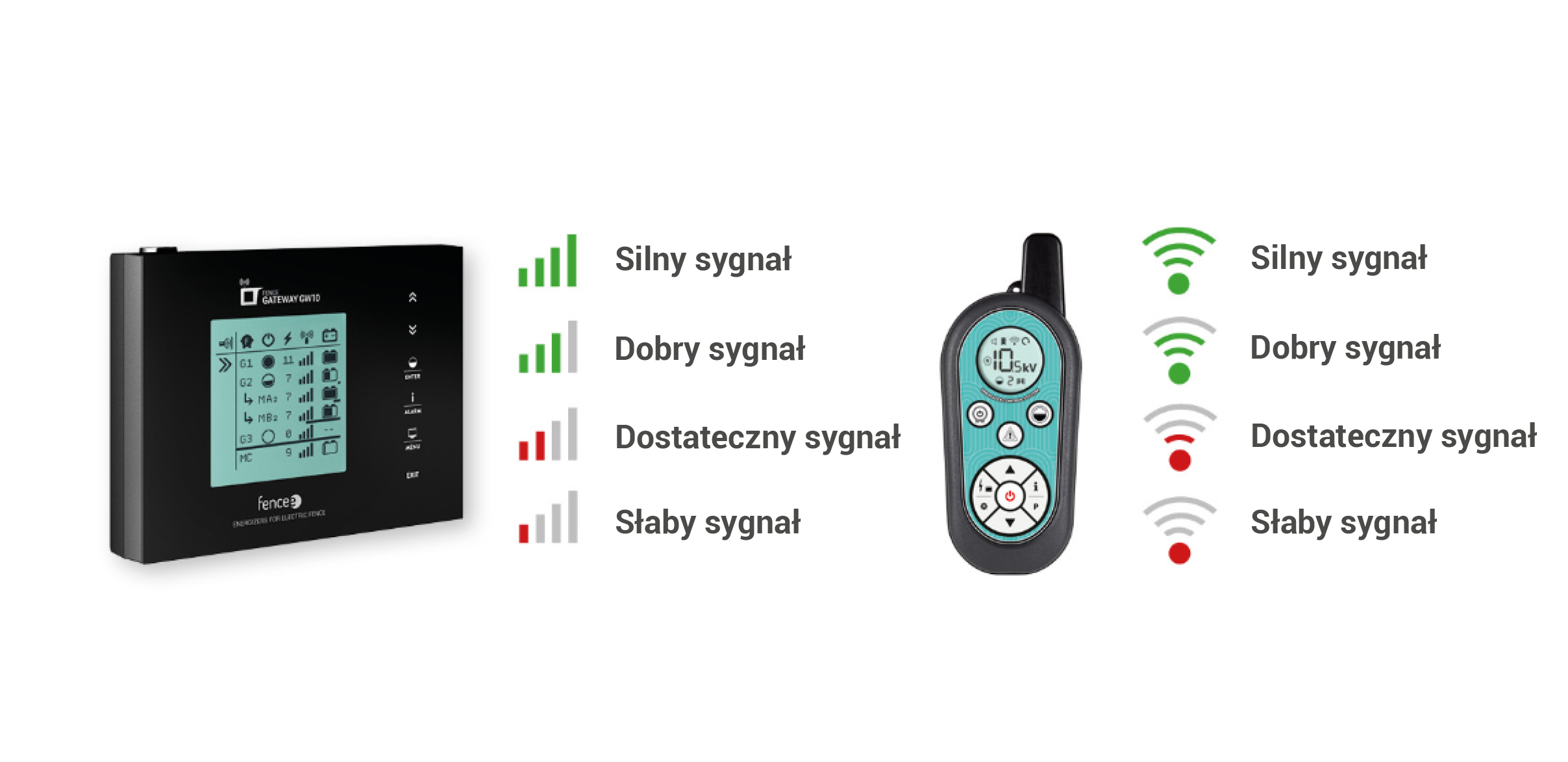

Wyświetlacz jakości sygnału

Wyświetlacz jednostki centralnej FENCE GATEWAY lub pilota zdalnego sterowania informuje na pierwszy rzut oka o jakości połączenia RF. Wyświetlanie silnego i wystarczającego sygnału jest informacją, że połączenie jest dobrej jakości i urządzenie będzie działać bez problemów. Jeśli wyświetlany jest średni lub słaby sygnał, zalecamy wybranie lepszej lokalizacji do umieszczenia urządzenia lub anteny zewnętrznej.

• Należy pamiętać, że siła i jakość połączenia między urządzeniami zawsze zależy od lokalnych warunków i otoczenia.

Ważna uwaga

Na koniec chcielibyśmy dodać, że cała kwestia propagacji sygnału RF jest złożona i wpływa na nią kilka naturalnych czynników, dlatego nie można z góry określić, czy połączenie między urządzeniami będzie wysokiej jakości i wystarczające.

Jeśli zastanawiasz się nad systemem inteligentnej farmy i nie masz pewności, jak dobrze sygnał będzie się rozchodził w Twojej lokalizacji, możesz skorzystać z procedury określania jakości sygnału. Zebraliśmy to w kompletny artykuł w poradniku.
