Jak określić jakość sygnału radiowego na danym obszarze?

Cała kwestia propagacji sygnału radiowego jest bardzo złożona i zależy od dziesiątek parametrów. Ważne jest, aby wziąć pod uwagę lokalne warunki, gęstość roślinności (zarośla, gęste zarośla, gęsty las) i odległość między urządzeniami. Jeśli przewidujesz, że propagacja sygnału będzie problemem w Twojej okolicy ze względu na roślinność lub pagórkowaty teren, użyj naszych anten zewnętrznych. Zainstaluj je w najwyższych możliwych miejscach, aby poprawić bezpośrednią widoczność. Im mniej przeszkód na ścieżce sygnału, tym lepiej.

Antena zewnętrzna dla urządzeń RF do ogrodzeń elektrycznych - 2 m

Częstotliwość nadawania: 869,525 MHz
Długość: 2 m
Waga: 149 g

133 zł

Dostępne więcej niż 5 sztuk

Szczegóły produktu

Antena zewnętrzna dla urządzeń RF do ogrodzeń elektrycznych - 10 m

Częstotliwość nadawania: 869,525 MHz
Długość: 10 m
Waga: 446 g

217 zł

Dostępne więcej niż 5 sztuk

Szczegóły produktu

Cloud

5 J

Elektryzator dla elektryczny pastuch fencee power DUO RF PDX50 z pilotem zdalnego sterowania

Zasilanie: 230 V ~ / 12 V
Pobór mocy przy 230 V: 9 W
Pobór mocy przy napięciu 12 V: 100 - 440 mA

1 083 zł

Dostępne

Szczegóły produktu

Cloud

8 J

Elektryzator RF dla ogrodzenia elektrycznego DUO RF EDX80

Zasilanie: 230 V ~ / 12 V
Pobór mocy przy 230 V: 6 - 11 W
Pobór mocy przy napięciu 12 V: 200 - 750 mA

1 333 zł

Dostępne

Szczegóły produktu

Cloud

Urządzenie centralne dla zdalnie sterowane elektryczne RF pastuchy FENCE WiFi GATEWAY GW100

Zasilacz: 230 V ~ / 50 Hz, 14 VDC
Zużycie: maks. pobór prądu 300 mA
Baterie zapasowe: 9,6 V - 800 m Ah

833 zł

Dostępne

Szczegóły produktu

Wydrukowana suma 5 produkty

Dowiedz się więcej o instalowaniu anten zewnętrznych i ich prawidłowym użytkowaniu w naszym artykule na blogu.

Wykrywanie transmisji sygnału RF za pomocą maps.cz

Pierwszą i prostszą opcją sprawdzenia warunków propagacji sygnału jest skorzystanie z portalu mapy.cz. Dane wyjściowe będą raczej orientacyjne.

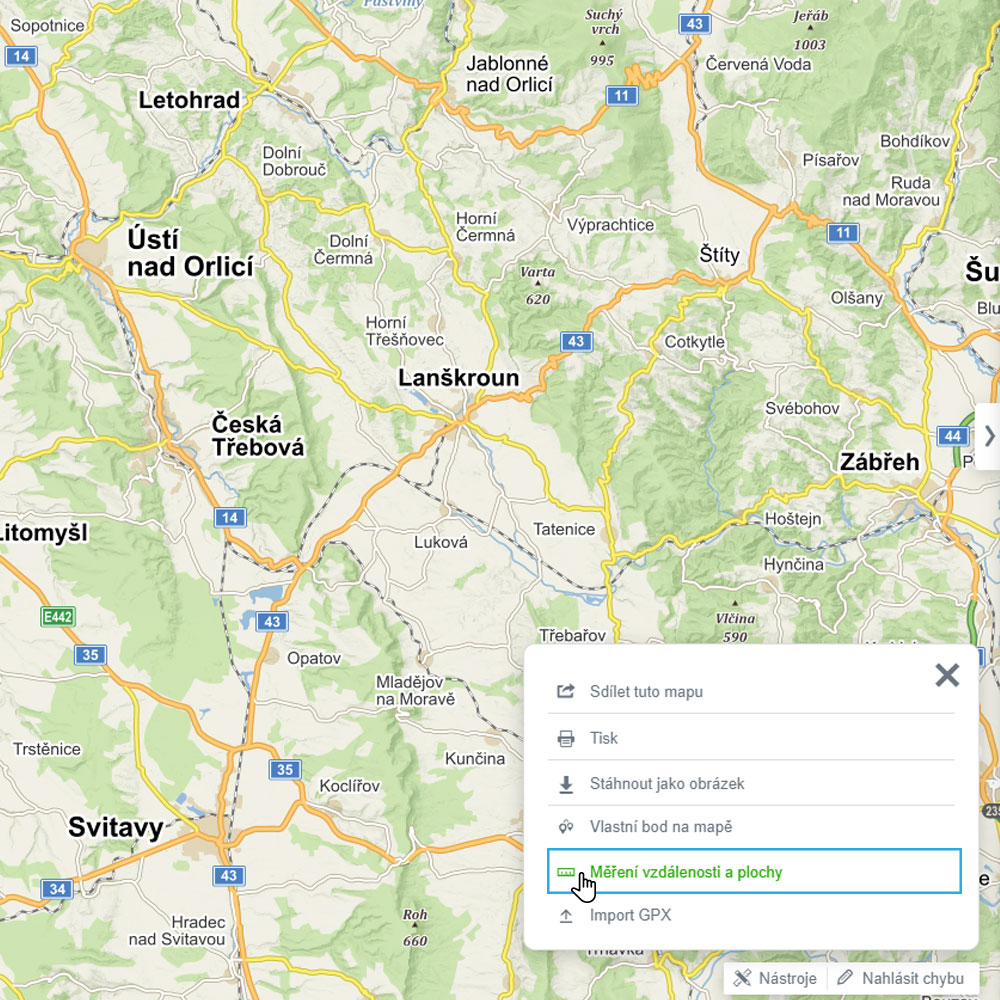

• W prawym dolnym rogu mapy kliknij "Narzędzia " - "Pomiary odległości i powierzchni".
• Wprowadź na mapę punkt lub punkty lokalizacji elektryzatorów i punkt lokalizacji bramy.
• Zawsze łącz punkty Gateway i elektryzatora, a w przypadku wielu elektryzatorów, każdy z nich osobno.

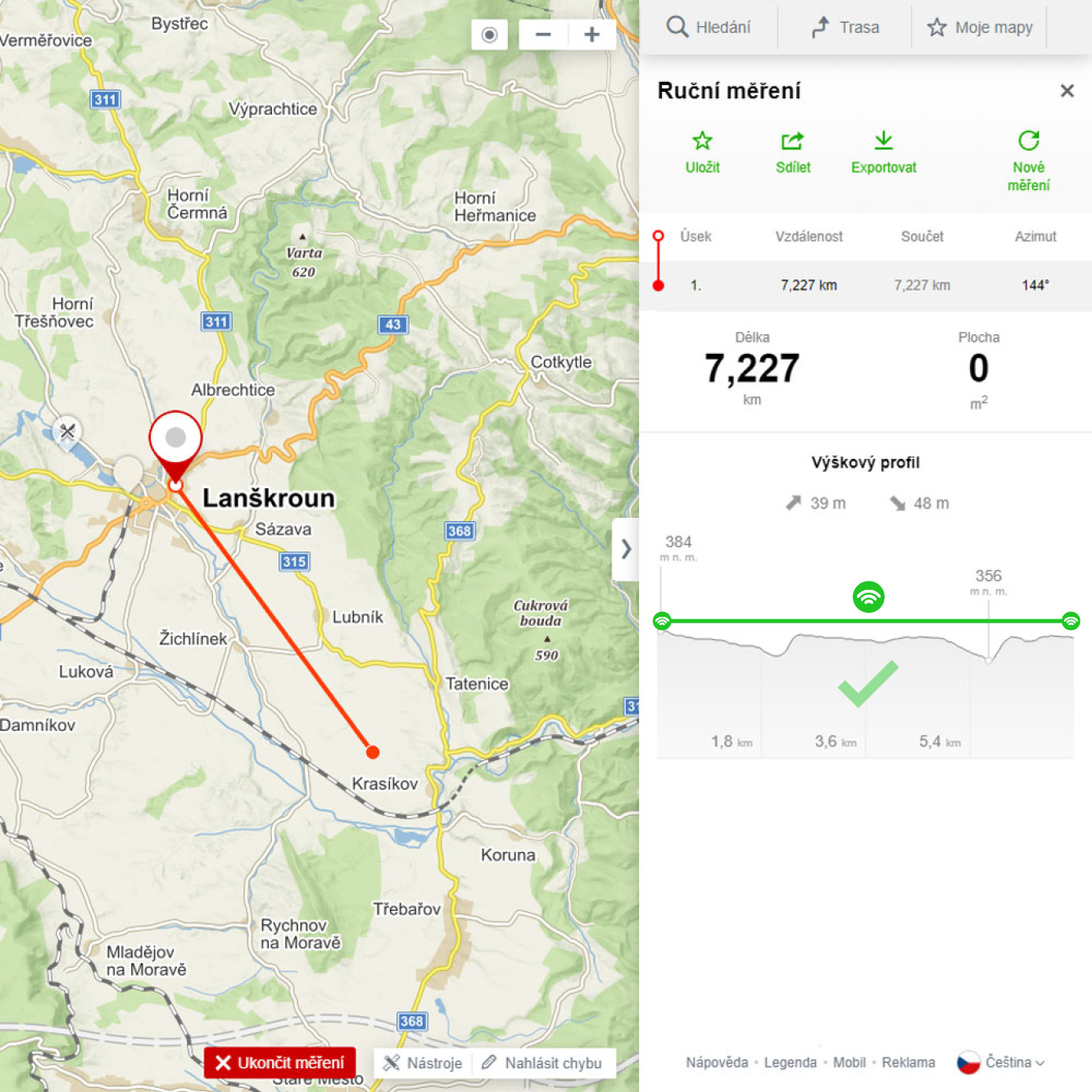

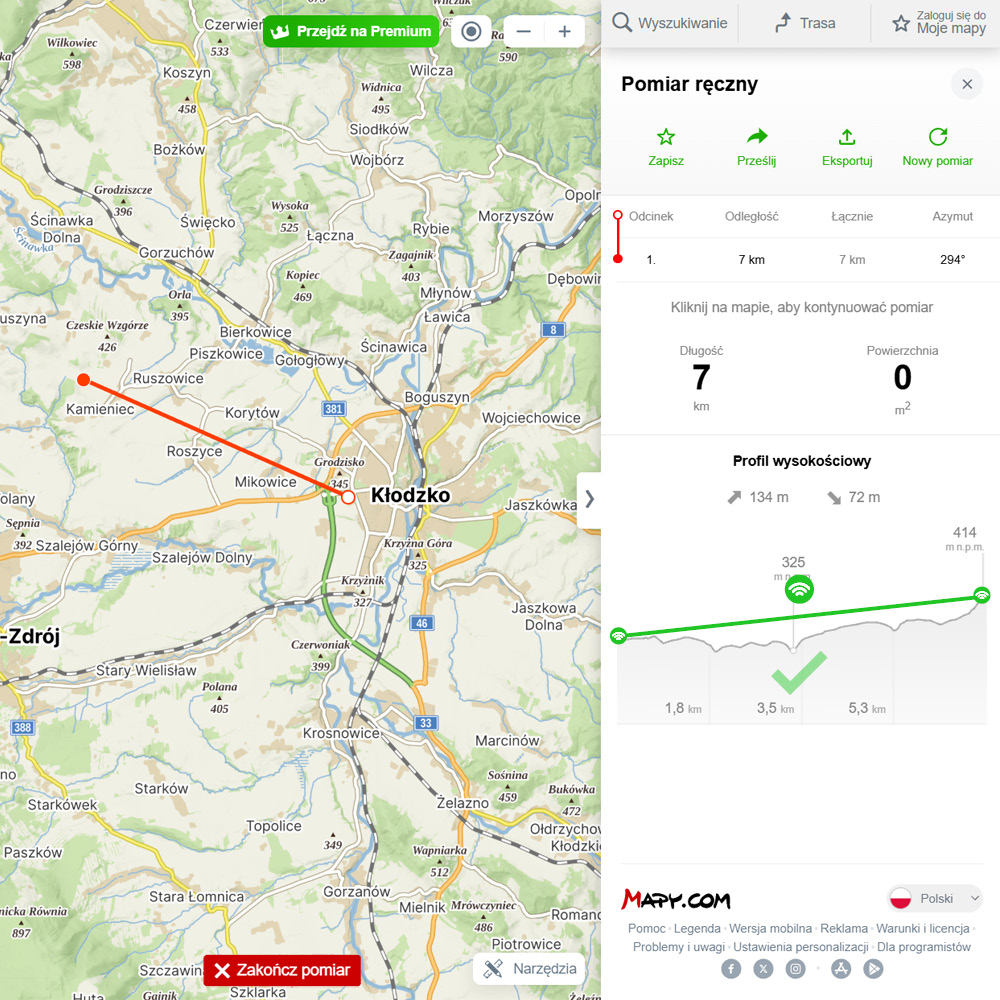

• W oknie pokazanym po prawej stronie zobaczysz profil wysokości.

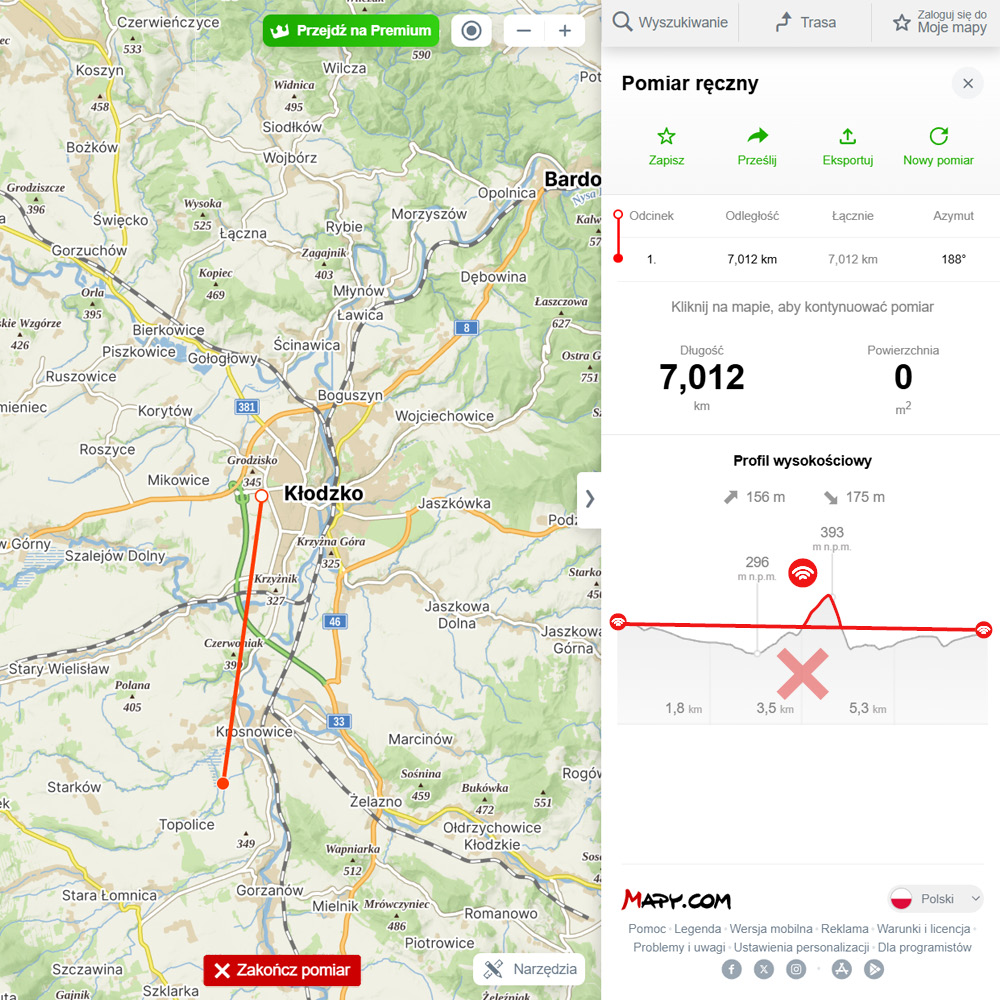

• Aby połączenie naszych urządzeń RF działało, żadne inne wzniesienia/przeszkody nie powinny przecinać profilu połączenia punktu elektryzatora i bramki.

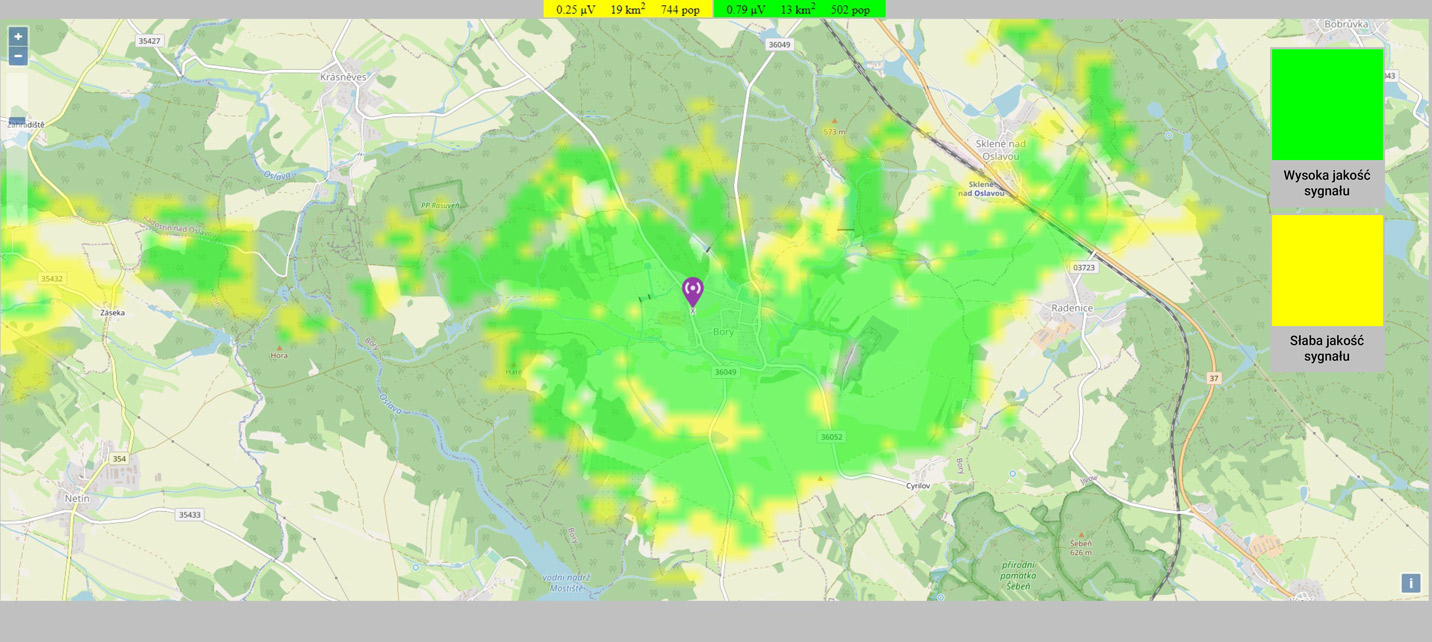

Wykryj transmisję sygnału RF za pomocą wewnętrznego programu

Jeśli informacje z maps.cz nie są dla Ciebie wystarczające, skontaktuj się z naszym działem technicznym. Korzystając z wewnętrznego programu, możemy dokładniej określić, czy sygnał będzie się rozchodził w Twojej okolicy i czy poszczególne urządzenia będą się ze sobą komunikować.

Aby skorzystać z tej dokładniejszej opcji , prosimy o przygotowanie dokumentacji (współrzędne GPS każdego punktu) przed skontaktowaniem się z naszym działem.

Kontakt w celu przesłania dokumentów - michal.tares@fencee.cz

• Kliknij przycisk "Trasa".

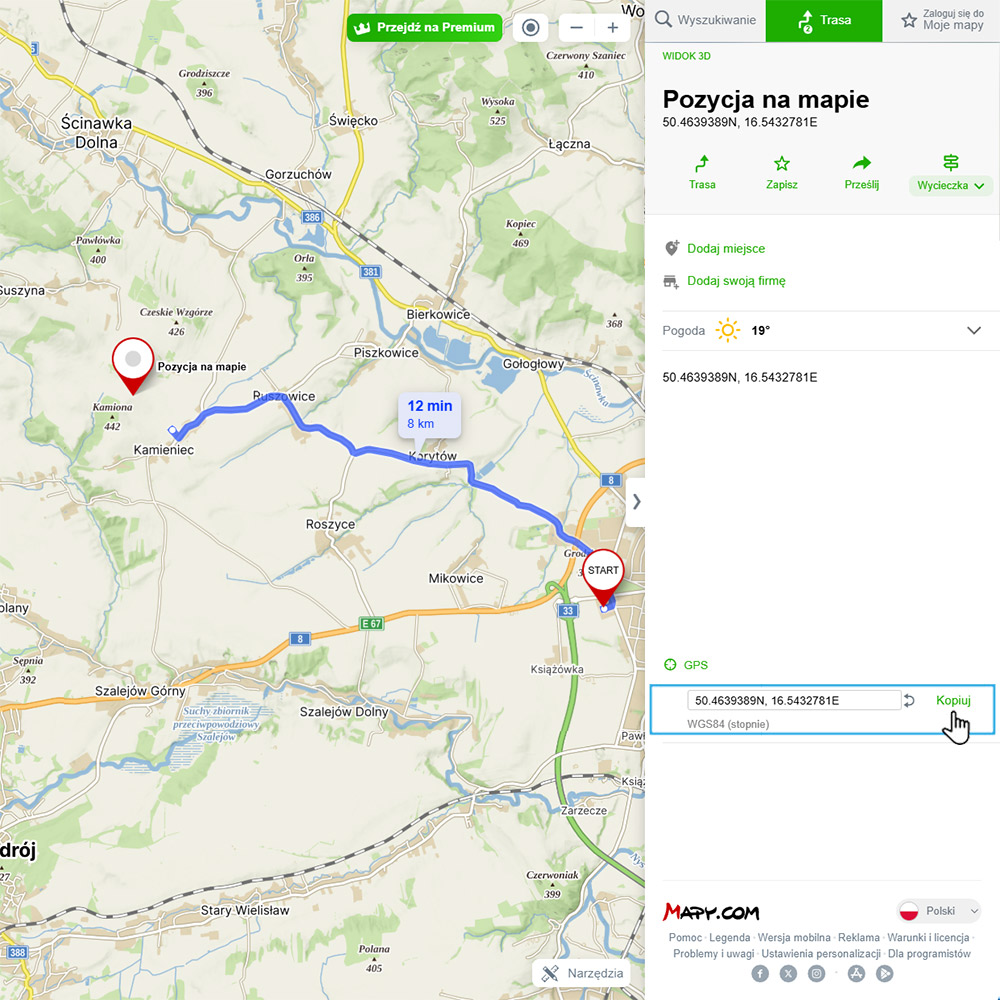

• Kliknij punkt, a w panelu po prawej stronie znajdziesz współrzędne GPS.
• Skopiuj współrzędne GPS.

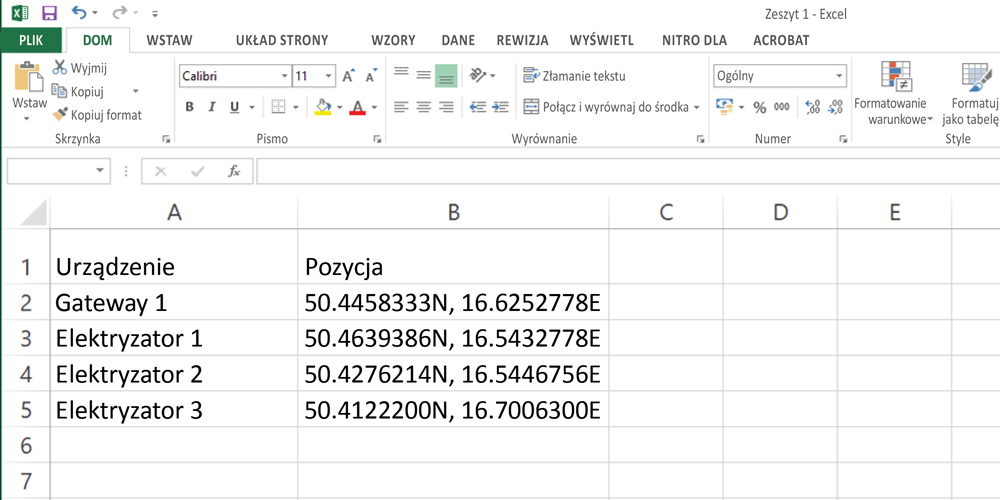

• Otwórz program Microsoft Excel i wklej do niego współrzędne, jak pokazano na poniższym przykładzie.

.

Podsumowując, prawie każda instalacja ma rozwiązanie. Jeśli masz dodatkowe pytania , nie wahaj się z nami skontaktować, chętnie Ci pomożemy.
