Zielony lub żółty zacisk wyjściowy w potężnych generatorach energy DUO ED i inteligentnych generatorach RF energy DUO RF EDX może być ogromnym atutem podczas trzymania zwierząt. Dlatego opiszmy lepiej, jak prawidłowo podłączyć te zaciski i jakie korzyści przynoszą one kojcom .
Używając żółtego zacisku o zmniejszonej mocy wyjściowej, można zasilić drugi kojec z mniejszymi zwierzętami lub podłączyć go oddzielnie do dolnego przewodu kojca ze względu na wzrost roślinności.
Zielony zacisk jest przydatny do określania jakości i pomiaru uziemienia ogrodzenia elektrycznego.
Zacisk o zmniejszonej mocy wyjściowej można znaleźć w generatorach kombinowanych energy DUO ED i inteligentnych generatorach energy DUO RF EDX. Żółty zacisk jest przygotowany z mocą wyjściową zmniejszoną o około połowę, co daje dwa możliwe zastosowania do podłączenia do ogrodzenia elektrycznego. Każde połączenie ma swoją własną charakterystykę i od Ciebie zależy, które połączenie wybierzesz.
Podłączenie ogrodzenia elektrycznego do żółtego zacisku jest bardzo praktycznym rozwiązaniem, które szczególnie docenią hodowcy posiadający w swoich zagrodach młode i mniejsze zwierzęta, takie jak kucyki, źrebięta, cielęta, jagnięta i inne. W takim przypadku hodowca posiada dorosłe zwierzęta w jednym ogrodzeniu podłączonym do pełnego zacisku wyjściowego, podczas gdy w drugim ogrodzeniu podłączonym do zmniejszonego zacisku wyjściowego może mieć młodsze lub mniejsze zwierzęta, dla których połowa impulsu jest całkowicie wystarczająca. Korzystając z żółtego zacisku, można zatem użyć jednego źródła dla ogrodzenia elektrycznego do zasilania kilku zagród, które będą miały różne wartości napięcia. Na przykład jeden duży kojec dla krów i drugi mniejszy kojec dla koni.

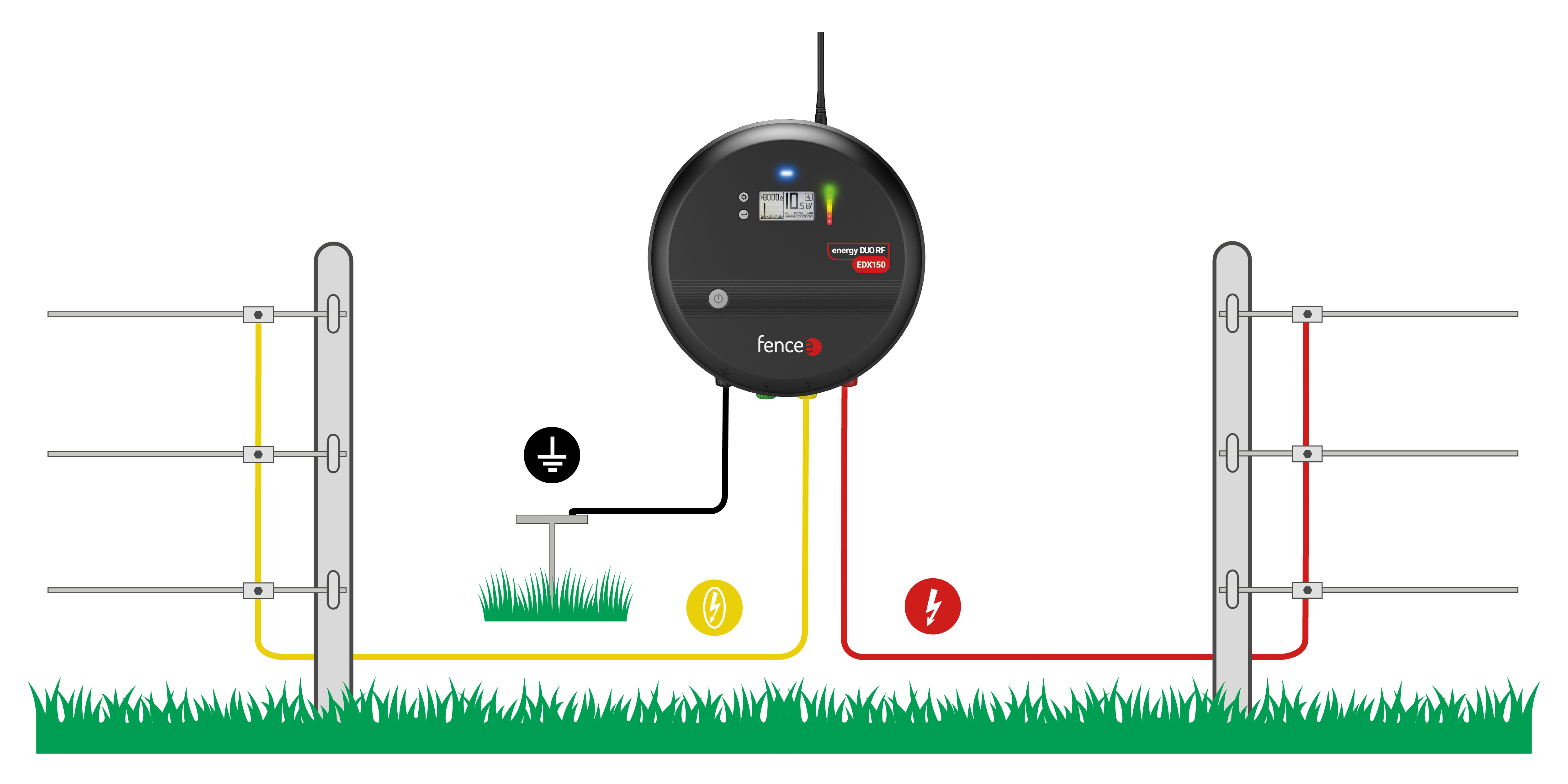

Przykład podłączenia kojca elektrycznego oddzielnie do żółtego zacisku o zmniejszonej mocy.
Drugą opcją wykorzystania żółtego zacisku o zredukowanej mocy jest podłączenie go do dolnego przewodu kojca w miejscu, w którym spodziewany jest wzrost wysokiej trawy. Takie podłączenie docenią użytkownicy, którzy nie chcą, aby na wydajność generatora wpływała wysoka trawa, która powoduje straty, gdy dotyka przewodów i "wbija" napięcie w ziemię.
Podłączając dolny przewód do żółtego zacisku, unika się tych strat napięcia. Nie ma to wpływu na moc wyjściową generatora. Na pozostałych przewodach podłączonych standardowo do czerwonego zacisku z pełnym napięciem, mierzona będzie pełna moc wyjściowa.

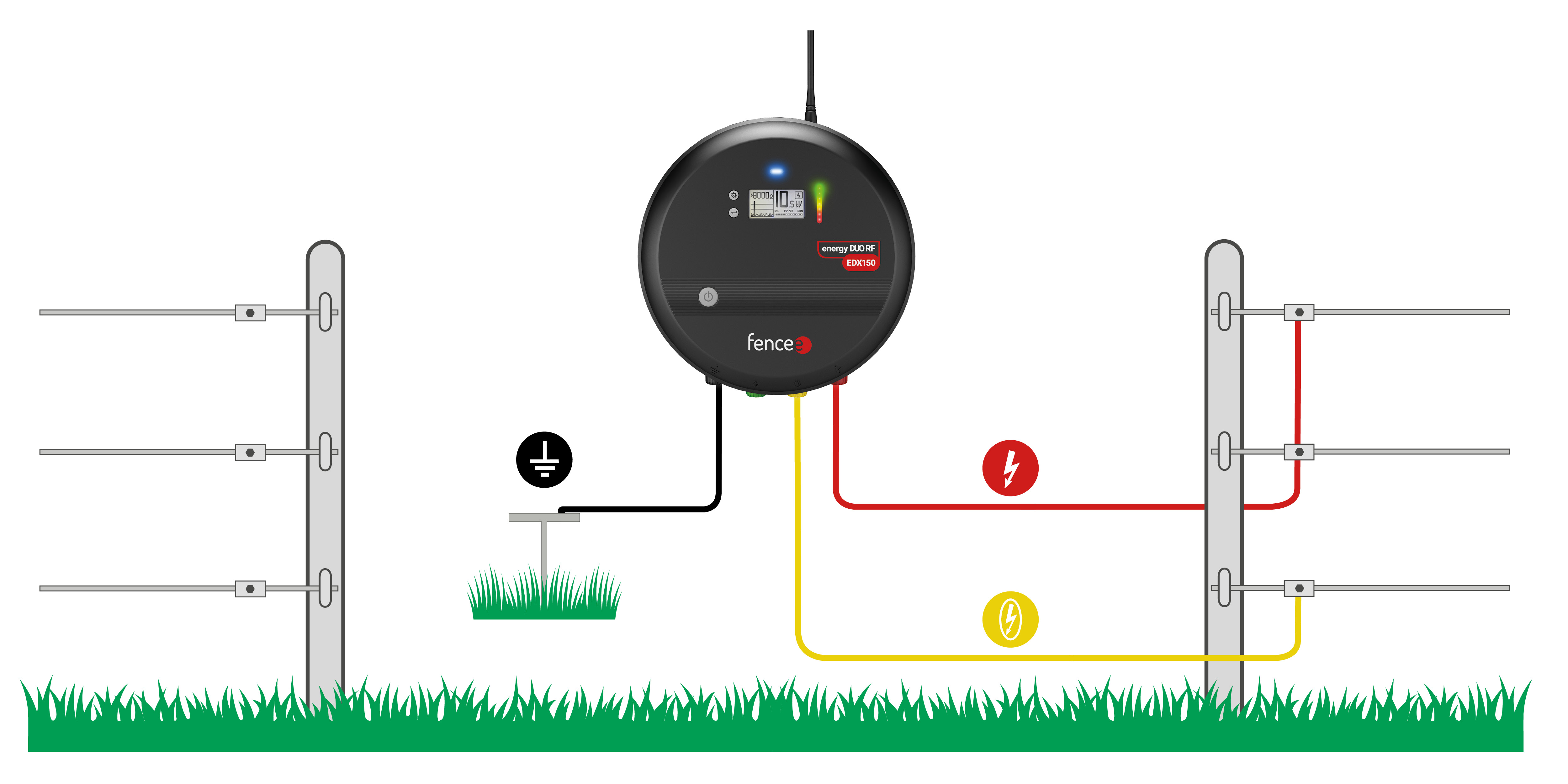

Ilustracja podłączenia dolnego przewodu do żółtego zacisku ze zmniejszoną mocą tam, gdzie można spodziewać się wzrostu trawy.

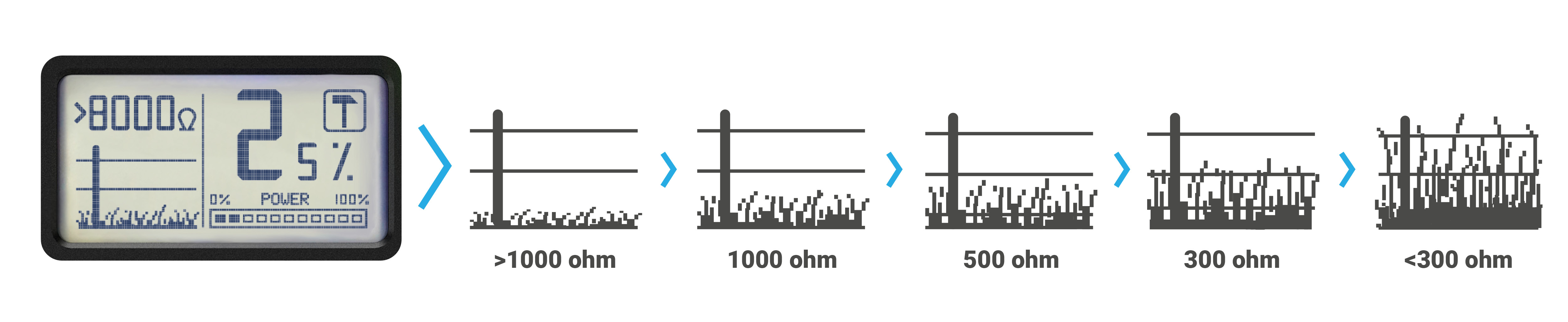

Nasza wskazówka: Nasze wydajne generatory Energy DUO wyraźnie wyświetlają stan obciążenia ogrodzenia elektrycznego na swoim wyświetlaczu. Dzięki temu można szybko i łatwo sprawdzić, w jakim stanie jest ogrodzenie i czy trawa jest wystarczająco wysoka, aby wymagać koszenia. Generator wyświetla pięć stanów na ekranie LCD, aby wskazać wysokość wzrostu.
Wyświetlacz LCD generatorów ogrodzeniowych energy DUO ED i energy DUO RF EDX pokazuje zmierzone obciążenie ogrodzenia.
Nową funkcją inteligentnych generatorów energii DUO RF EDX jest zielony zacisk do podłączenia pomiaru jakości uziemienia. Za pomocą tego zielonego zacisku można podłączyć generator do pręta kontrolnego uziemienia i bardzo łatwo sprawdzić, czy istniejące uziemienie jest wystarczające, czy też należy je poprawić ze względu na sytuację, dodając pręt uziemiający lub czyniąc go bardziej wilgotnym.
Przyjrzyjmy się procedurze prawidłowego podłączenia generatora do zacisku uziemienia. Dla prawidłowego pomiaru ważne jest zainstalowanie pręta uziemienia. Powinien on być umieszczony w odległości co najmniej 10 metrów od istniejącego uziemienia ogrodzenia elektrycznego. Im dalej znajduje się pręt uziemienia, tym dokładniejszy będzie pomiar. Do pomiaru kontrolnego użyj niekorodującego pręta uziemienia. Zalecamy użycie okrągłego pręta uziemienia o długości 75 cm. Podłącz go za pomocą kabla wysokiego napięcia do zielonego zacisku generatora Energy DUO RF EDX.

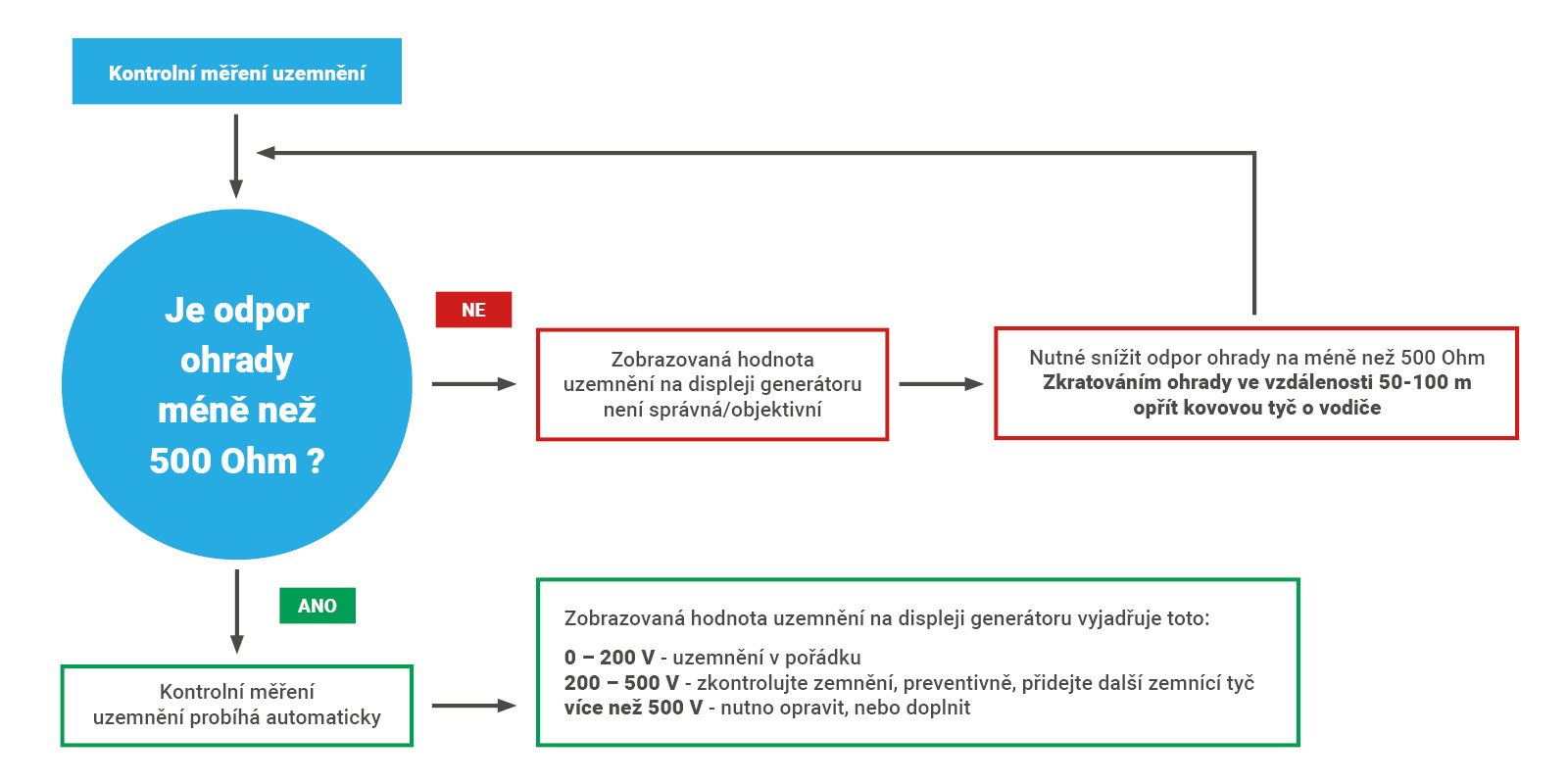

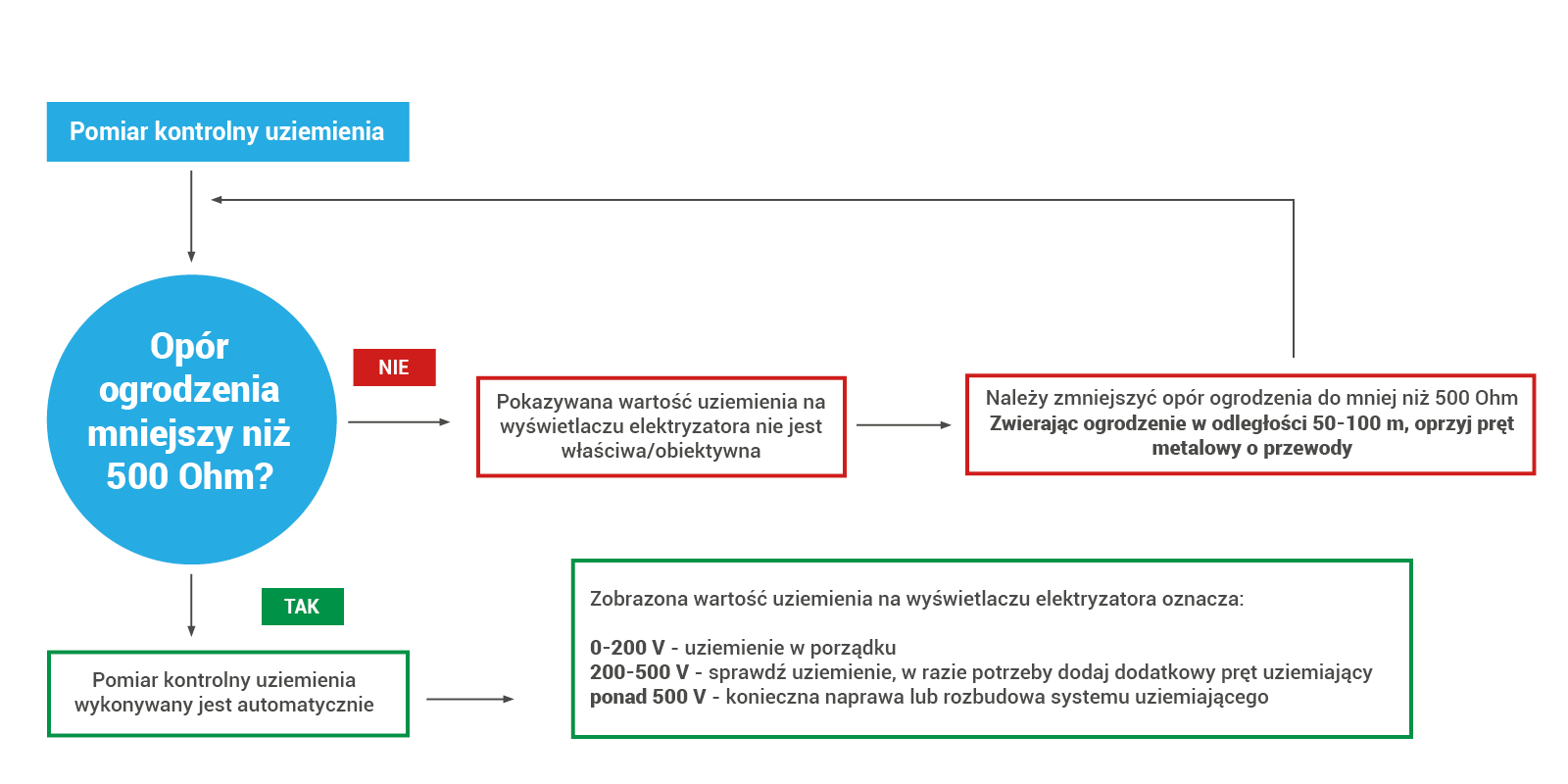

Po podłączeniu pręta uziemiającego, użyj przycisków sterujących na generatorze, aby wybrać ekran pomiaru kontrolnego uziemienia. Poznasz to po ikonie pomiaru kontrolnego uziemienia na wyświetlaczu. Po wybraniu ekranu, generator zacznie wyświetlać zmierzoną impedancję na ogrodzeniu elektrycznym. Do pomiaru kontrolnego uziemienia, rezystancja ogrodzenia musi być mniejsza niż 500 Ohm. Jeśli rezystancja ogrodzenia jest mniejsza niż 500 Ohm, pomiar kontrolny działa automatycznie, a różnica napięcia zostanie wyświetlona na ekranie pomiaru kontrolnego uziemienia, oceń ją zgodnie z poniższą tabelą. Jeśli jest większa, musisz ręcznie zewrzeć ogrodzenie, aby uzyskać wartość poniżej 500 Ohm do pomiaru kontrolnego.
Zewrzyj ogrodzenie elektryczne, opierając żelazny pręt o przewód ogrodzenia w odległości co najmniej 50 m od generatora. Możesz również zewrzeć ogrodzenie, wbijając pręt uziemiający, a następnie podłączając go do przewodu ogrodzenia. Po zwarciu ogrodzenia do wartości rezystancji poniżej 500 omów, różnica napięcia zostanie wyświetlona na ekranie sprawdzania uziemienia i zostanie oceniona zgodnie z poniższą tabelą.
|
Wartość wyświetlana kontroli uziemienia generatora |
Status |
| 0-0,20 kV | Wszystko OK |
| 0,20-0,50 kV | Sprawdź uziemienie, dodaj kolejny pręt uziemiający jako środek ostrożności |
| > 0,5 kV | napraw lub dodaj pręt uziemiający |
Jeśli wyświetlacz generatora pokazuje tylko kreskę przy pomiarze kontrolnym uziemienia, oznacza to, że elektroda pomiarowa nie jest podłączona do zacisku kontrolnego lub przewód ogrodzenia elektrycznego nie jest wystarczająco zwarty.

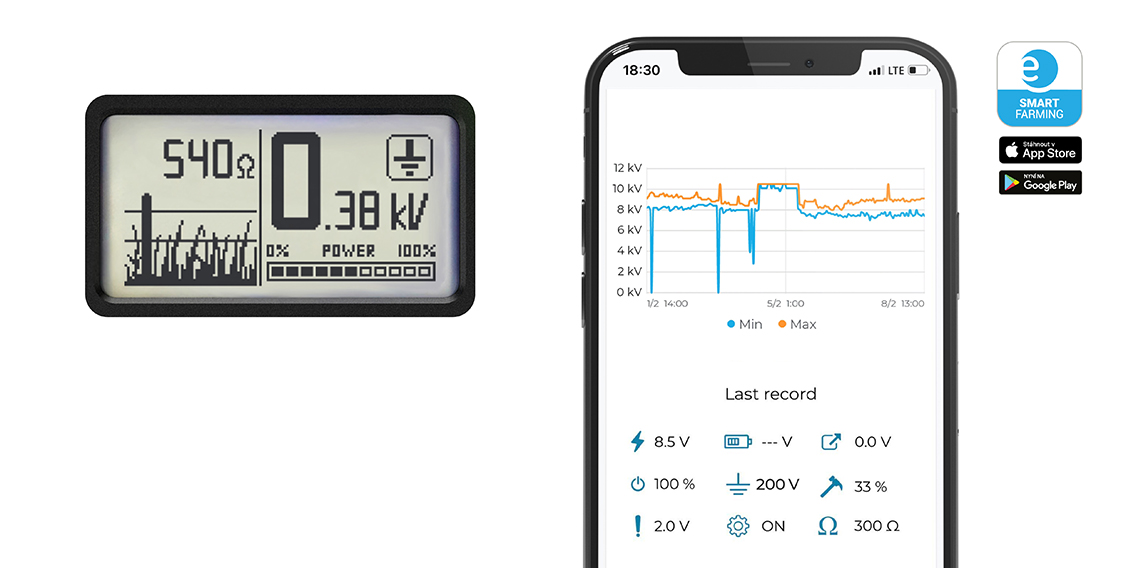

Prawidłowo podłączony generator kontroli uziemienia ułatwia pracę i mierzy wartości uziemienia praktycznie przez cały czas. Nie musisz więc chodzić z testerem i mierzyć ogrodzenia za pomocą zwarcia i testera. Od teraz zawsze możesz zobaczyć wartości uziemienia na pierwszy rzut oka. Możesz również znaleźć zmierzoną wartość uziemienia na smartfonie w aplikacji fencee Cloud.
Jeśli nadal nie jesteś w stanie prawidłowo podłączyć generatora do pomiaru kontrolnego lub jeśli zamierzasz podłączyć drugi cub pen do terminala o zmniejszonej mocy wyjściowej i nie masz pewności co do prawidłowej procedury, skontaktuj się z nami. Nasz dział techniczny doradzi Ci w zakresie prawidłowego podłączenia.
Zobacz także powiązany artykuł opisujący jak uziemić ogrodzenie elektryczne?
