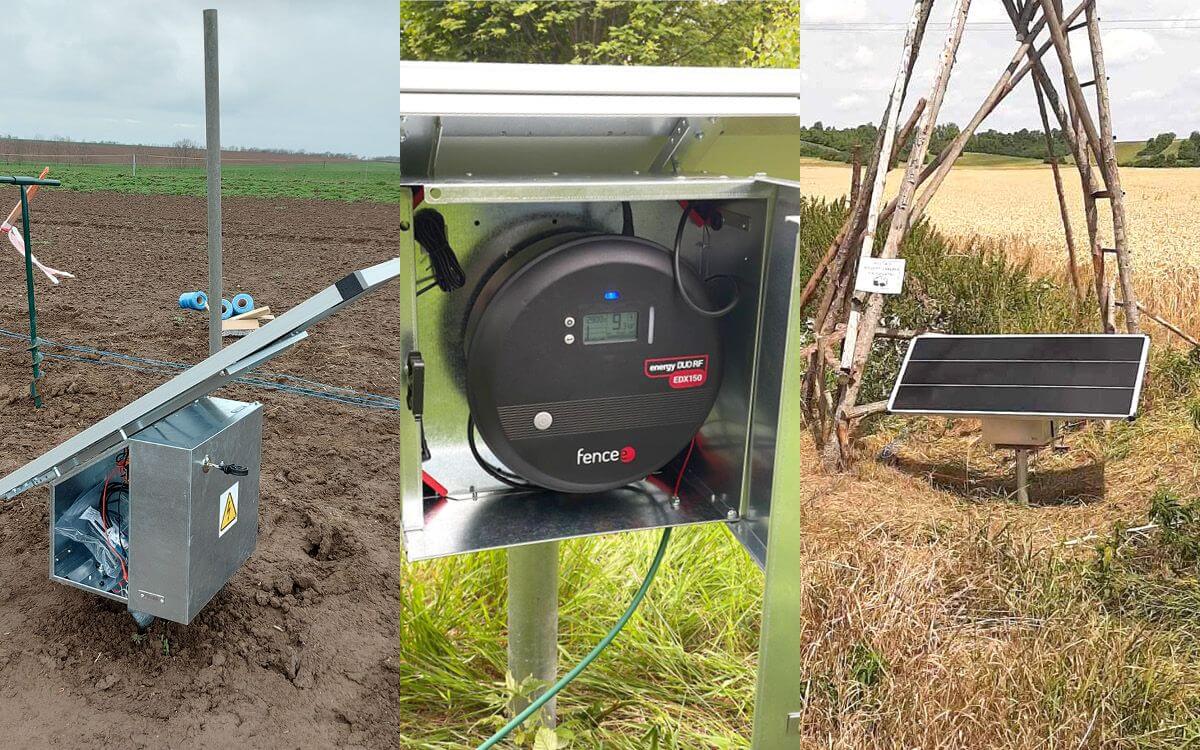

Instrukcja montażu elektrycznego systemu ogrodzenia solarnego

System solarny to zrównoważony i niezawodny sposób na zapewnienie energii elektrycznej dla ogrodzenia. Nasz przewodnik przeprowadzi Cię przez proces instalacji systemu solarnego od A do Z, aby nic Cię nie zaskoczyło podczas próby uruchomienia go. Poniżej dowiesz się, bez jakich komponentów możesz się obejść, na co zwrócić uwagę podczas instalacji, jak naprawić panel słoneczny i wiele więcej.

Komponenty potrzebne do instalacji systemu solarnego

Planowanie i wybór odpowiednich komponentów są kluczowymi krokami do udanej instalacji i działania systemu ogrodzenia elektrycznego. Wybierając komponenty, należy planować z wyprzedzeniem i wziąć pod uwagę wszystkie istotne okoliczności, takie jak rodzaj zwierzęcia, długość stojaka, rozmiar kojca, moc i zużycie generatora oraz lokalizacja paneli słonecznych. Aby uzyskać więcej informacji na temat wyboru komponentów, przeczytaj nasz następny artykuł.

Dla prostego, kompletnego systemu solarnego potrzebujesz

• generator DUO - powiesić go gdzieś na gwoździu
• panel słoneczny - oprzyj go gdzieś na słupie
• kontroler - instaluje się go w pobliżu panelu słonecznego
• Akumulator 12 V - należy umieścić go w pudełku, aby chronić go przed warunkami atmosferycznymi.

Aby uzyskać idealną i wysokiej jakości instalację, zalecamy następujące komponenty:

• generator DUO - umieszcza się go w suchym miejscu, nigdy na ziemi w wilgotnych lub mokrych warunkach, można go zawiesić na specjalnej szynie DIN lub umieścić w odpowiedniej skrzynce
• skrzynka zabezpieczająca - do ukrycia generatora i innych akcesoriów przed niepowołanymi osobami i warunkami atmosferycznymi
• przenośna skrzynka - chroni generator i jego akcesoria przed deszczem, może być przenoszona
• panel słoneczny - zamontować w odpowiednim, niezacienionym miejscu
• wspornik - przymocuj go do panelu słonecznego, aby zapewnić prawidłowy kąt padania promieni słonecznych, a następnie przymocuj panel i wspornik do skrzynki
• kontroler - w naszym przypadku już zawarty w bezpiecznym i przenośnym pudełku
• Akumulator 12 V - również ukryty w skrzynce zabezpieczającej lub transportowej

4 J

Źródło zasilania ogrodzenia elektrycznego DUO PD40

Źródło zasilania: 230 V ~ / 12 V
Pobór mocy przy 230 V: 9 W
Pobór mocy przy napięciu 12 V: 80 - 320 mA

500 zł

Skladem

Szczegóły produktu

Chmura

10 J

Źródło RF dla ogrodzenia elektrycznego DUO RF EDX100

Źródło zasilania: 230 V ~ / 12 V
Pobór mocy przy 230 V: 6 - 14 W
Pobór mocy przy napięciu 12 V: 200 - 850 mA

1 417 zł

Skladem

Szczegóły produktu

-10%

Panel słoneczny o mocy 100 W do ogrodzeń elektrycznych

Wymiar: 450 × 1160 × 30 mm
Maks. napięcie: 22,4 V
Maks. moc: 100 W

533 zł 480 zł

W magazynie ponad 5 sztuk

Szczegóły produktu

-15%

Uniwersalna skrzynka bezpieczeństwa do dowolnego zasilacza ogrodzenia i akumulatora, trzpień montażowy

Waga: 12,7 kg
Wymiar: 37 × 37 × 34,5 cm
Materiał: blacha stalowa, ocynkowana

800 zł 680 zł

Skladem

Szczegóły produktu

-10%

Wspornik do mocowania panelu słonecznego o mocy 100 W do skrzynki bezpieczeństwa lub do wspornika śruby uziemiającej

Wspornik do montażu panelu słonecznego fencee o mocy wyjściowej 100 W. Wspornik z…

150 zł 135 zł

W magazynie ponad 5 sztuk

Szczegóły produktu

Materiał toksyczny

-10%

Akumulator do ogrodzenia elektrycznego 12 V 44 Ah

Wysokość: 19 cm
Waga: 11,5 kg
Długość: 20 cm

250 zł 225 zł

W magazynie ponad 5 sztuk

Szczegóły produktu

Wydrukowana suma 6 produkty

Ogólne zasady uruchamiania systemu solarnego

Przed rozpoczęciem instalacji poszczególnych komponentów systemu solarnego należy zapoznać się z kilkoma podstawowymi zasadami, które poprowadzą użytkownika przez proces instalacji i późniejszego korzystania z energii słonecznej.

• Panel musi być skierowany na południe, możliwie prostopadle do słońca, pod kątem około 40°.
• Podłącz złącza z prawidłową polaryzacją do sterownika.
• Nigdy nie podłączaj panelu słonecznego bezpośrednio do generatora lub akumulatora - zawsze używaj kontrolera, aby uniknąć zniszczenia sprzętu.
• Przed przystąpieniem do jakichkolwiek prac przy urządzeniach elektrycznych należy je wyłączyć.
• Podczas instalacji należy przestrzegać wszystkich przepisów bezpieczeństwa.
• Jeśli urządzenie wymaga naprawy, mogą ją wykonać wyłącznie wykwalifikowane osoby ze strony producenta.

Instalacja i podłączenie paneli słonecznych krok po kroku

Podczas instalacji paneli słonecznych do ogrodzenia elektrycznego ważne jest, aby postępować zgodnie z chronologiczną i ostrożną procedurą. Poniższe wskazówki pomogą z powodzeniem zamontować i podłączyć panele słoneczne do systemu.

Mocowanie paneli słonecznych

Zawsze ustawiajpanel słoneczny tak, aby kable połączeniowe były skierowane do góry. Zmontuj wspornik pojedynczo, przymocuj go do panelu słonecznego, a następnie zainstaluj panel słoneczny ze wspornikiem na skrzynce zabezpieczającej lub przenośnej lub za pomocą śrub w ziemi. Należy pamiętać, że panelu 200 W nie można przymocować do przenośnej skrzynki - do zamocowania tego panelu słonecznego należy użyć śrub uziemiających i wspornika.

Instalacja sterownika solarnego

Podczas instalacji kontrolera należy przestrzegać prawidłowej sekwencji połączeń zgodnie z instrukcjami kontrolera. Należy również zachować jak najkrótszą długość przewodu między akumulatorem a kontrolerem. Zalecana średnica przewodu wynosi 2,5 mm dla kontrolerów 10 A i 4 mm dla kontrolerów 15 A.

Podsumowanie instalacji systemu solarnego

Proces instalacji systemu solarnego do ogrodzenia elektrycznego może być bardzo indywidualny w zależności od doboru komponentów. Ogólnie można go jednak podsumować w następujący sposób:

1. Wybierz odpowiednią lokalizację do instalacji.
2. Zainstaluj skrzynkę bezpieczeństwa (skrzynkę) - wwierć ją w ziemię i podłącz to, co jest potrzebne zgodnie z załączoną instrukcją. Lub odpowiednio umieść przenośną skrzynkę.
3. Przymocuj wspornik do panelu słonecznego.
4. Podłącz kable panelu słonecznego do sterownika znajdującego się w skrzynce.
5. Przymocuj panel słoneczny za pomocą wspornika do skrzynki.
6. Włóż akumulator i podłącz go do odpowiednich zacisków.
7. Zamontuj generator za pomocą wsporników DIN na szynie DIN wewnątrz skrzynki i podłącz go.
8. Po zakończeniu instalacji przetestuj działanie całego systemu ogrodzenia elektrycznego i sprawdzaj go regularnie.

Zabezpieczanie systemu solarnego do ogrodzeń elektrycznych

W celu ochrony paneli słonecznych ogrodzenia elektrycznego przed warunkami pogodowymi, wilgocią, wodą, kradzieżą lub zgubieniem, zalecamy zainstalowanie metalowej skrzynki zabezpieczającej lub przenośnej. Oferujemy uniwersalną skrzynkę zabezpieczającą i uniwersalną skrzynkę przenośną, które mogą być używane z dowolnym źródłem ogrodzenia, a także specjalne skrzynki wykonane specjalnie dla źródeł ogrodzenia.

Jak podłączyć skrzynkę do panelu słonecznego

Zacznij od podłączenia panelu słonecznego do skrzynki. Przykręć panel słoneczny i wspornik do skrzynki lub do śruby i podłącz kable panelu do kabli na skrzynce. Panele słoneczne o mocy 100 W i 200 W mają czarne kable połączeniowe, więc są rozróżniane za pomocą etykiety i złącza. Panel słoneczny o mocy 40 W ma kable połączeniowe rozróżniane kolorami, czarny (-) do ujemnego styku akumulatora i czerwony (+) do dodatniego styku akumulatora.

Następnie podłącz akumulator do skrzynki, a następnie do generatora. W przypadku instalacji generatora RF, który komunikuje się za pomocą częstotliwości radiowej, zamontuj również antenę. Jeśli używasz skrzynki bezpieczeństwa przeznaczonej do instalacji naziemnej, przedostatnim krokiem jest zainstalowanie skrzynki w ziemi. Upewnij się, że skrzynka jest mocno zakotwiczona i chroniona przed wpływami zewnętrznymi. Na koniec możesz dodać opcjonalne elementy, takie jak przedłużacze lub ewentualnie śruba zabezpieczająca, jeśli zajdzie taka potrzeba.

Szczegółowy opis poszczególnych kroków można znaleźć w instrukcjach dotyczących skrzynek paneli słonecznych.

Uwaga: zawsze należy upewnić się, że zachowana jest wystarczająca izolacja, odległość i odstęp innych kabli od ściany skrzynki, ponieważ skrzynka bezpieczeństwa jest podłączona do obudowy wysokiego napięcia.

-15%

Skrzynka zabezpieczająca do zasilacza ogrodzeniowego, trzpień montażowy, regulator 15 A do panelu 200 W

Montaż na szynie DIN: √
Waga: 13,5 kg
Wymiar: 37 × 37 × 34,5 cm

1 200 zł 1 020 zł

Skladem

Szczegóły produktu

-15%

Uniwersalna przenośna metalowa skrzynka na dowolny zasilacz ogrodzeniowy i akumulator

Waga: 6,6 kg
Wymiar: 37,5 × 33,5 × 37 cm
Materiał: blacha stalowa, ocynkowana

300 zł 255 zł

W magazynie GIEŁDA szt.

Szczegóły produktu

-15%

Uniwersalna skrzynka bezpieczeństwa do dowolnego zasilacza ogrodzenia i akumulatora, trzpień montażowy

Waga: 12,7 kg
Wymiar: 37 × 37 × 34,5 cm
Materiał: blacha stalowa, ocynkowana

800 zł 680 zł

Skladem

Szczegóły produktu

-15%

Przenośna skrzynka zasilająca fencee, kontroler 10 A dla paneli słonecznych 40 i 100 W

Montaż na szynie DIN: √
Waga: 6,9 kg
Wymiar: 37,5 × 33,5 × 37 cm

583 zł 496 zł

Skladem

Szczegóły produktu

-10%

Panel słoneczny o mocy 40 W do ogrodzeń elektrycznych

Wymiar: 460 × 540 × 30 mm
Maks. napięcie: 18,7 V
Maks. moc: 40 W

333 zł 300 zł

W magazynie ponad 5 sztuk

Szczegóły produktu

-10%

Panel słoneczny o mocy 100 W do ogrodzeń elektrycznych

Wymiar: 450 × 1160 × 30 mm
Maks. napięcie: 22,4 V
Maks. moc: 100 W

533 zł 480 zł

W magazynie ponad 5 sztuk

Szczegóły produktu

-15%

Panel słoneczny o mocy 200 W do ogrodzeń elektrycznych

Wymiar: 1100 × 890 × 30 mm
Maks. napięcie: 18,15 V
Maks. moc: 200 W

750 zł 637 zł

Tymczasowo niedostępne

Szczegóły produktu

Wydrukowana suma 7 produkty

Konserwacja paneli słonecznych do ogrodzenia elektrycznego

Dla optymalnego funkcjonowania systemu solarnego do ogrodzenia elektrycznego ważne jest, aby utrzymywać powierzchnię paneli słonecznych w czystości. Jeśli nie wiesz, jak myć panele słoneczne, z przyjemnością dowiesz się, że nie jest to nauka o rakietach. W razie potrzeby wyczyść szklaną powierzchnię paneli, używając tylko wody i miękkiej gąbki lub szmatki. Właściwe czyszczenie paneli słonecznych sprzyja ich długiej żywotności.

Nadal nie wiesz, co robić?

Jeśli masz jakiekolwiek wątpliwości dotyczące instalacji systemu solarnego, nie wahaj się z nami skontaktować. Chętnie doradzimy za pośrednictwem poczty elektronicznej pod adresem info@fencee.cz lub telefoniczniepod numerem +420 730 893 828. Aby uzyskać więcej interesujących informacji ze świata inteligentnej hodowli zwierząt, odwiedź inne sekcje naszego bloga. Jesteśmy czeską firmą z wieloletnim doświadczeniem w opracowywaniu i produkcji generatorów do ogrodzeń elektrycznych i powiązanych akcesoriów.
