Minęło już ponad 8 miesięcy, odkąd zainstalowaliśmy system Modern Smart Farm do zdalnego sterowania, stałego monitorowania i przeglądu wybiegów elektrycznych w zoo w Zlinie. Jednym z głównych celów wdrożenia systemu było usprawnienie pracy poszczególnych pracowników i oszczędność ich czasu.
Ještě před samotným popisem jednotlivých výběhů se pojďme obrazně podívat na přínos, který systém pracovníkům přinesl. V současné chvíli je v areálu aktivních 34 RF zařízení. Všechna jsou připojena na fencee Cloud, do kterého má z mobilní aplikace přístup 17 zaměstnanců. Veškeré mapové podklady pak spravuje správce elektrických ohrad z jednoho centrálního PC. Výsledkem instalace systému je časová úspora 3 hodiny každý den. V pracovním měsíci pak 11 pracovních dní. Pokud se zamyslíme nad finanční stránkou a pracovní hodiny převedeme na peníze, měsíční úspora činí 18 207 Kč. Za celý pracovní rok úspora činí přes 218 000 Kč, což je více jak polovina pořizovací ceny. Obrovským přínosem celého systému v zlínské Zoo je ale především: „Naprosto perfektní přehled o stavu všech elektrických ohrad a ušetření času chovatelům.“ Jak říká pan Mizera, správce elektrických ohradníků v Zoo.
Jak pracownicy zoo oceniają system?
O používání systému Chytré Farmy, jeho výhodách a možnostech jsme hovořili se správcem elektrických ohrad Vlastimilem Mizerou. Z jeho povídání o celém systému chytrých ohradníků fencee bylo již po několika větách zřejmé, že je pro zoologickou zahradu podstatným přínosem a zefektivněním práce pro celý tým chovatelů a techniků, kteří s ním každý den pracují. Díky systému teď mohou v zoologické zahradě věnovat více času jiným úkolům, než je každodenní starost o elektrické ohradníky spojená s kontrolou správné funkčnosti elektrického zabezpečení. Zaměstnanci Zoo získali důvěru v náš systém, který je okamžitě upozorní na jakoukoli nestandardní situaci. Systém Chytré Farmy fencee Cloud je tedy skvělou pojistkou nejen při chovu hospodářských zvířat, ale také pro zabezpečení výběhů tak majestátných zvířat, o kterých si povíme níže.
W przypadku awarii jesteśmy natychmiast informowani

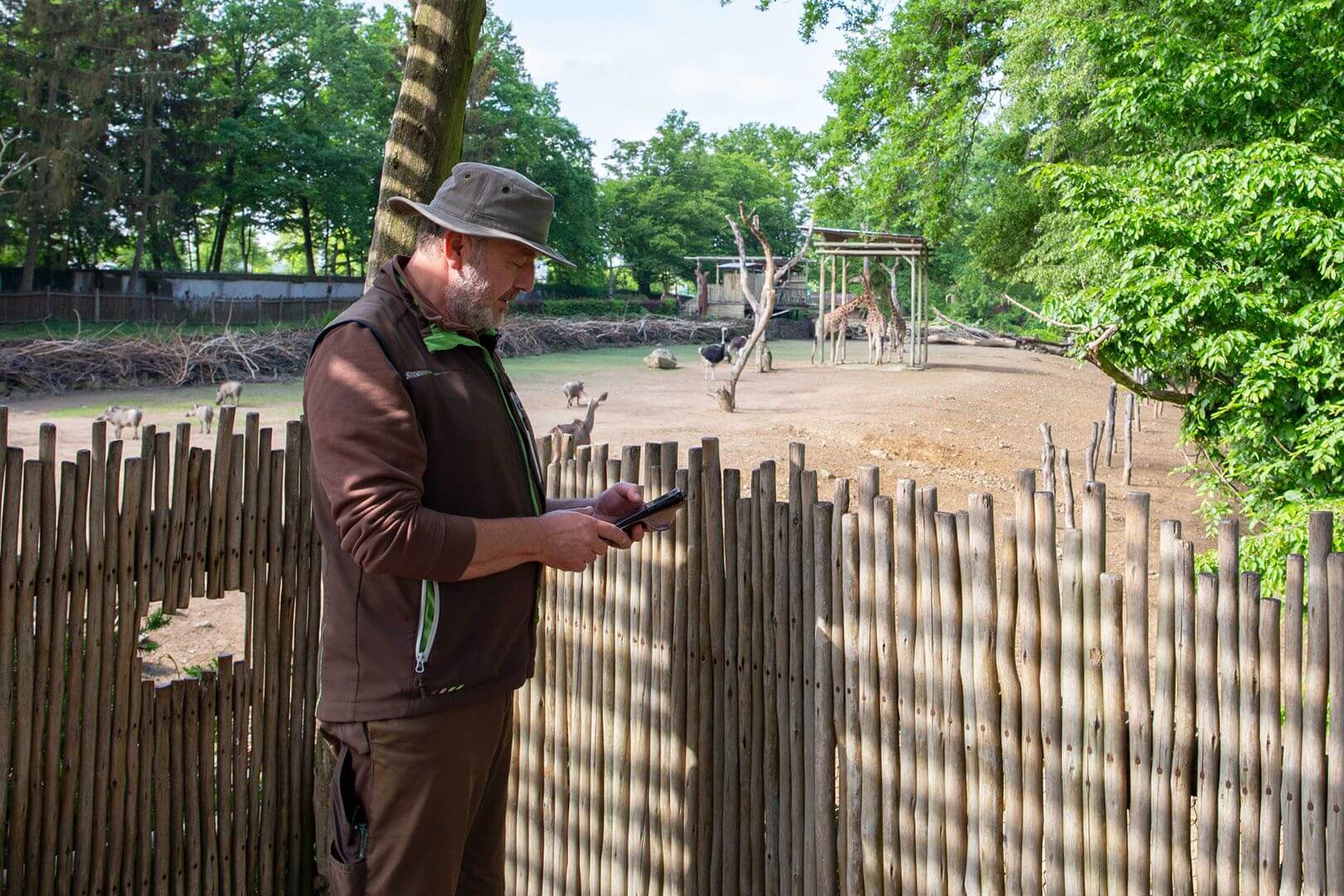

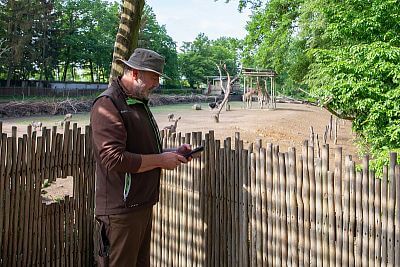

Nepřetržitá kontrola elektrických ohrad s online dohledem – to jsou benefity, kterých si zaměstnanci pracující s aplikací fencee Cloud váží nejvíce. Každý technik nebo chovatel, který má zvířata v ohradách na starosti, je vybaven chytrým telefonem s aplikací fencee Cloud. Běžní chovatelé a ošetřovatelé mají z bezpečnostních důvodů zřízen uživatelský kontrolní přístup s omezenou možností k ovládání vybraných funkcí aplikace. „S nástupem systému Chytré Farmy mají ošetřovatelé a chovatelé povinnost každé ráno zkontrolovat jednotlivé ohrady v aplikaci a v případě zjištění problému začnou podnikat kroky pro opravení. Já samozřejmě jednotlivé ohrady také kontroluji z počítače. Tam mám generátory a celé ohrady zakresleny v mapách a v případě jakékoliv nestandardní situace informuji daného technika o problému a společně ihned hledáme řešení. Oproti minulosti je to obrovská výhoda – v případě poruchy o ní ihned v
Elektryczne wybiegi w zoo i ich mieszkańcy
Przyjrzyjmy się bliżej poszczególnym mieszkańcom wybiegów elektrycznych, czyli różnym gatunkom zwierząt, z którymi mieliśmy zaszczyt pracować przez pewien czas. Zwierzęta w zoo w Zlinie są podzielone na 4 regiony - Afrykę, Azję, Australię i Amerykę. Dzięki współpracy i wprowadzeniu naszego inteligentnego systemu wybiegów do kilku wybiegów, mieliśmy okazję przyjrzeć się wszystkim obszarom ze zwierzętami z różnych kontynentów.

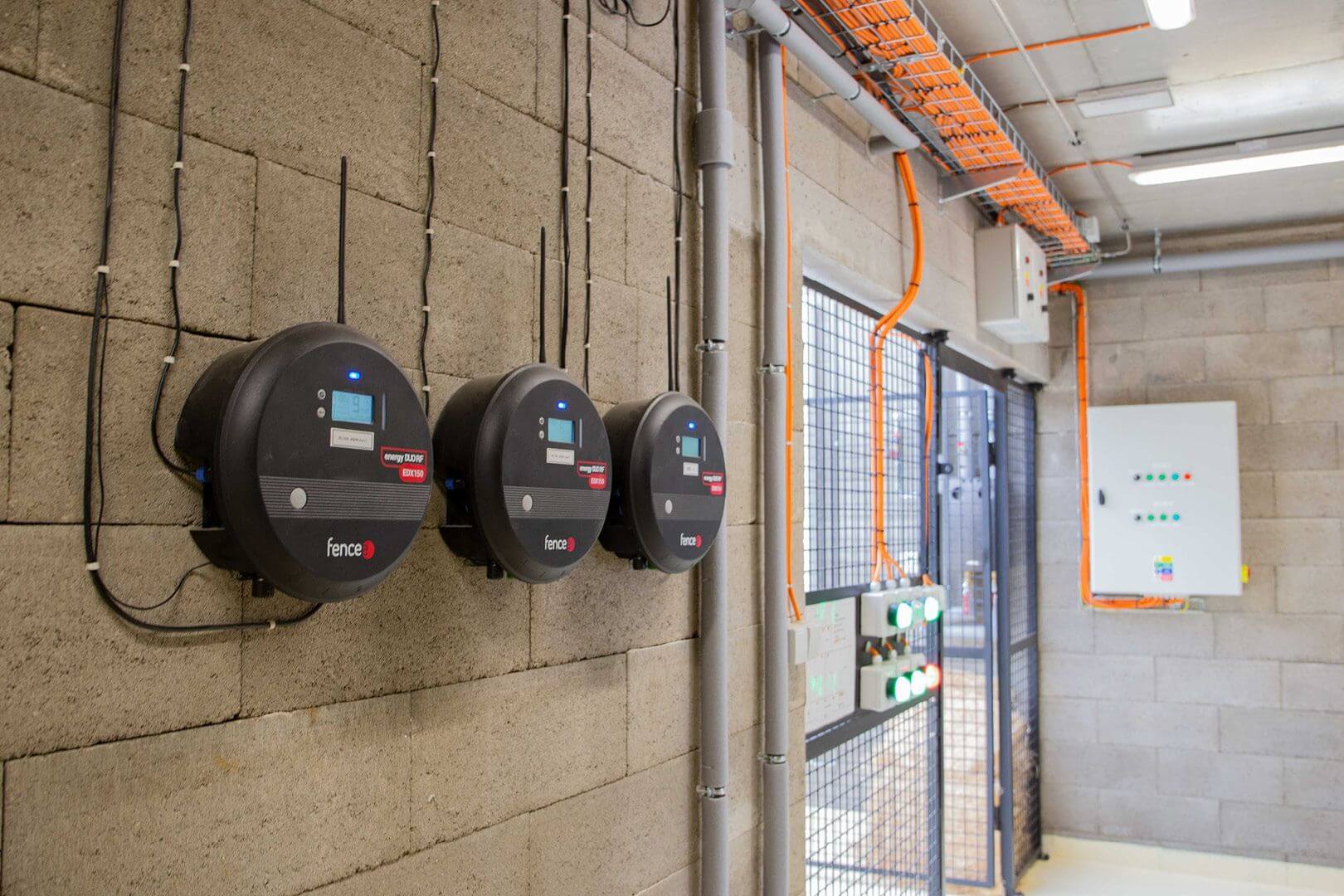

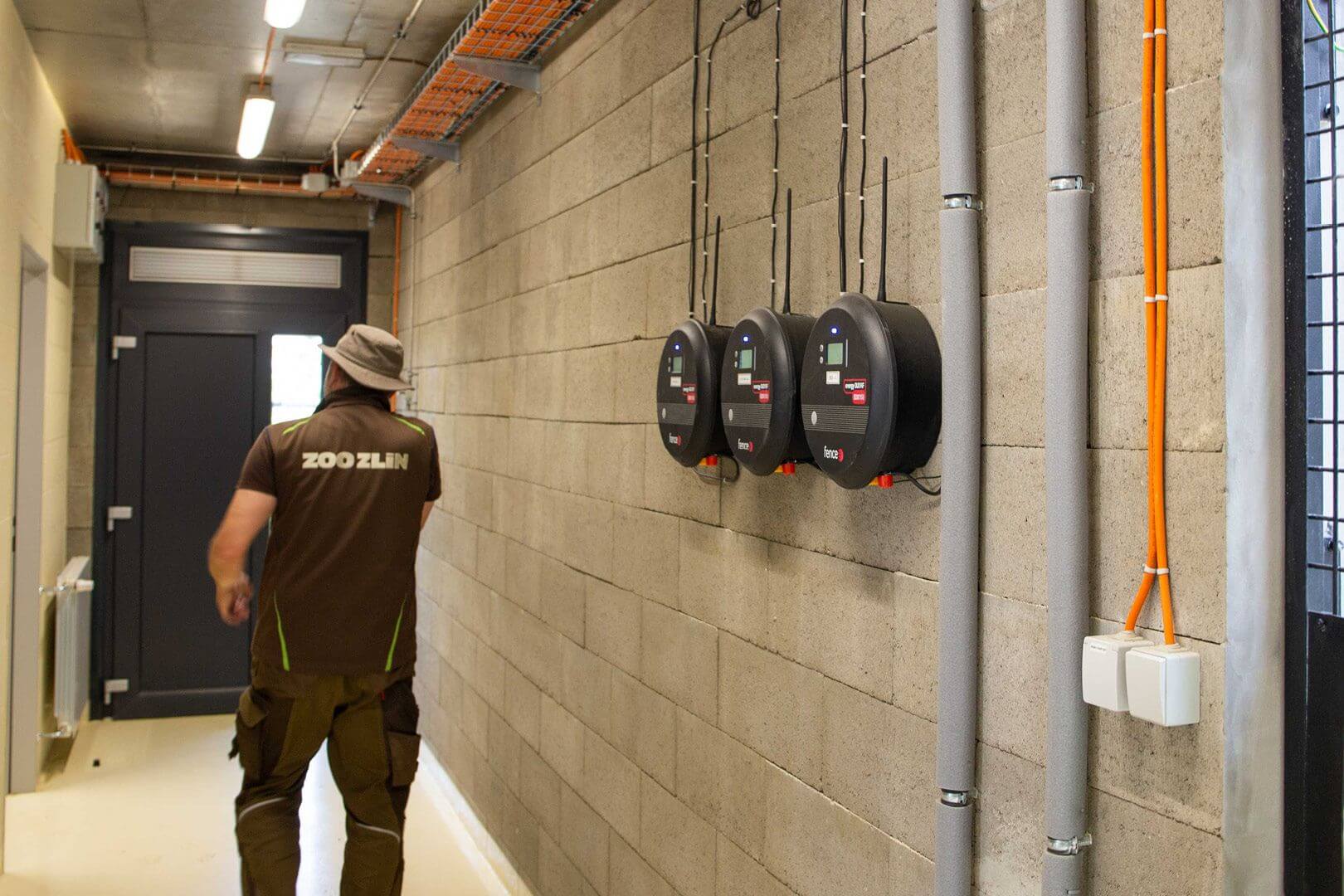

Poszczególne wybiegi zostały zabezpieczone ogrodzeniem elektrycznym zasilanym przez inteligentne elektryzatory EDX. Ponadto w każdym wybiegu umieszczono monitory kontrolne MX10, które mierzą napięcie w wybiegu i wysyłają dane do centralnego urządzenia Gateway GW100, które jest podłączone do Internetu przez WiFi.
- Gateway 1 gromadzi dane dotyczące wybiegów hieny cętkowanej, tygrysa Ussuri i niedźwiedzia karłowatego za pośrednictwem elektryzatorów i monitorów.
- Gateway 2 zbiera dane na temat wybiegów dżelady brunatnej i lwa kongijskiego.
Przyjrzyjmy się teraz bliżej zwierzętom w każdym wybiegu i sprzętowi używanemu do ich zabezpieczenia:

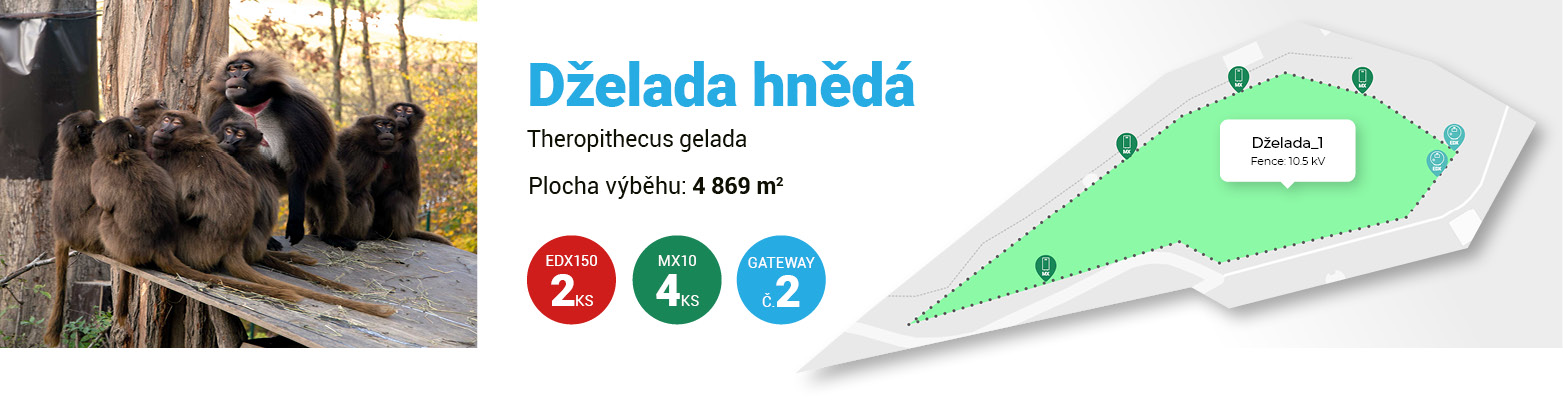

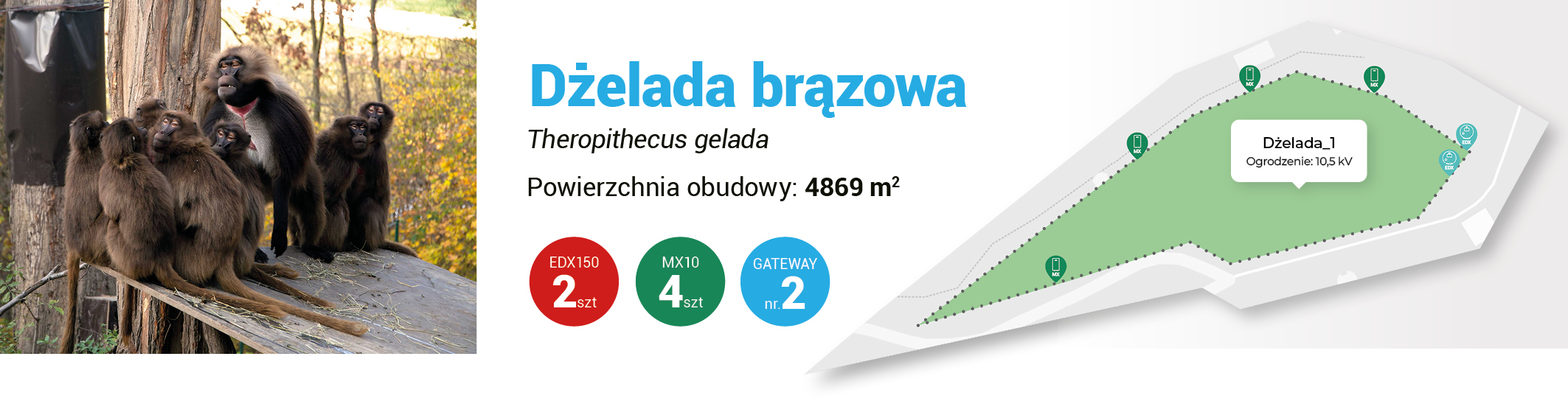

Gepard brunatny
Dżelady są pawianami, ale większość życia spędzają na ziemi, gdzie zbierają kępy trawy i rzadko wspinają się na drzewa. Dorosłe samce mogą ważyć do 20 kg. Żyją w grupach składających się z samca i kilku samic z młodymi.

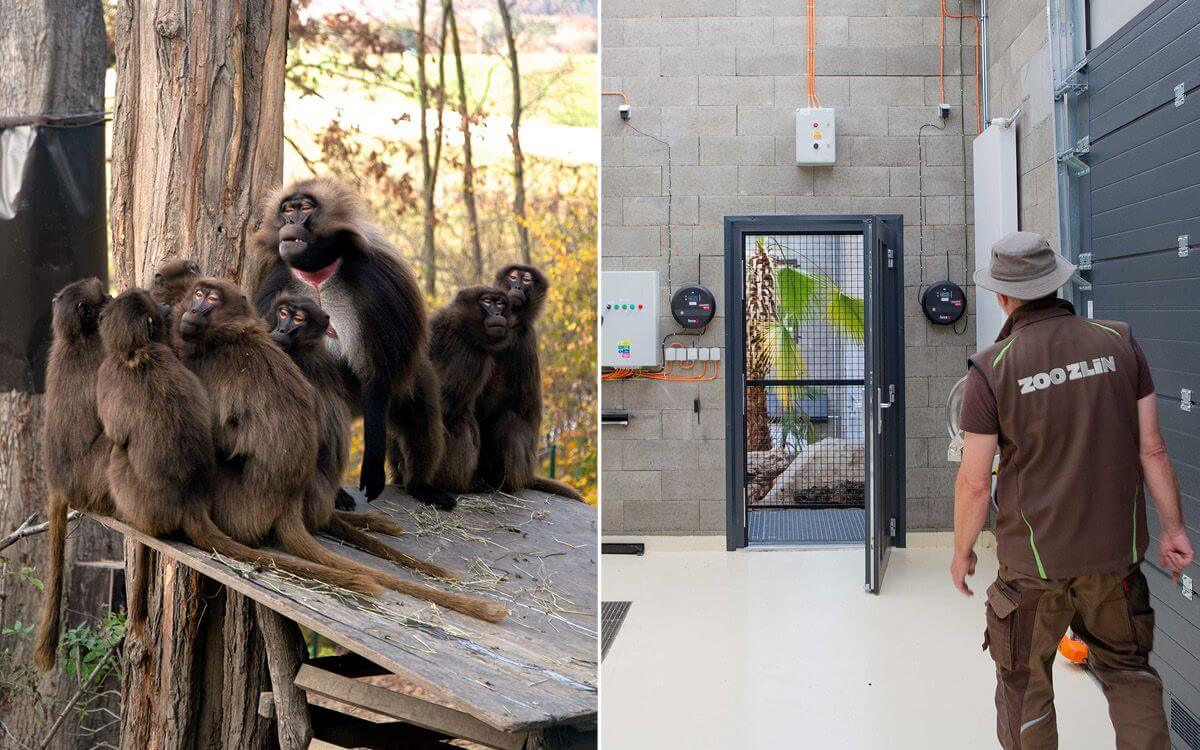

W Zlínie galaretki mają jedną z największych zagród w Europie, zajmującą powierzchnię prawie 5000 m². W zagrodzie galaretek zainstalowano dwa inteligentne elektryzatory fencee energy DUO RF EDX150 z anteną zewnętrzną, aby zapewnić bezawaryjną pracę z najwyższą jakością transmisji sygnału RF między urządzeniami. Ze względów bezpieczeństwa zainstalowano dwa oddzielne obwody obudowy, każdy zasilany przez jeden elektryzator. Wraz z elektryzatorami zainstalowano cztery monitory kontrolne MX10, zwane watchdogami, które mierzą napięcie w obudowie, zgłaszają alarmy w przypadku zaniku napięcia , a także pomagają zlokalizować obszar problemowy. Elektryzatory i monitory zostały podłączone do centralnego urządzenia sterującego WiFi GATEWAY GW100.

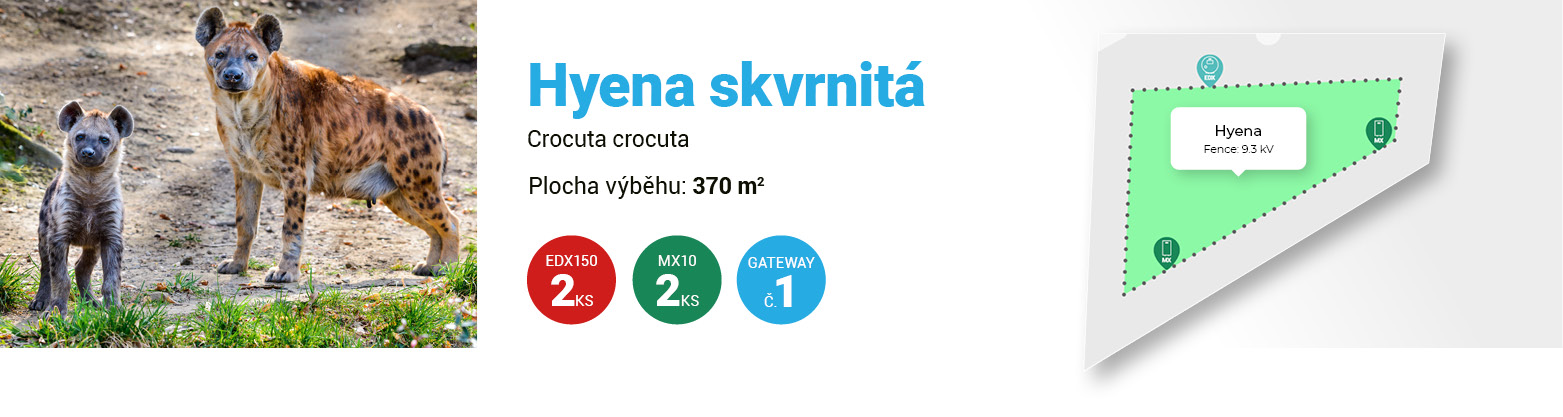

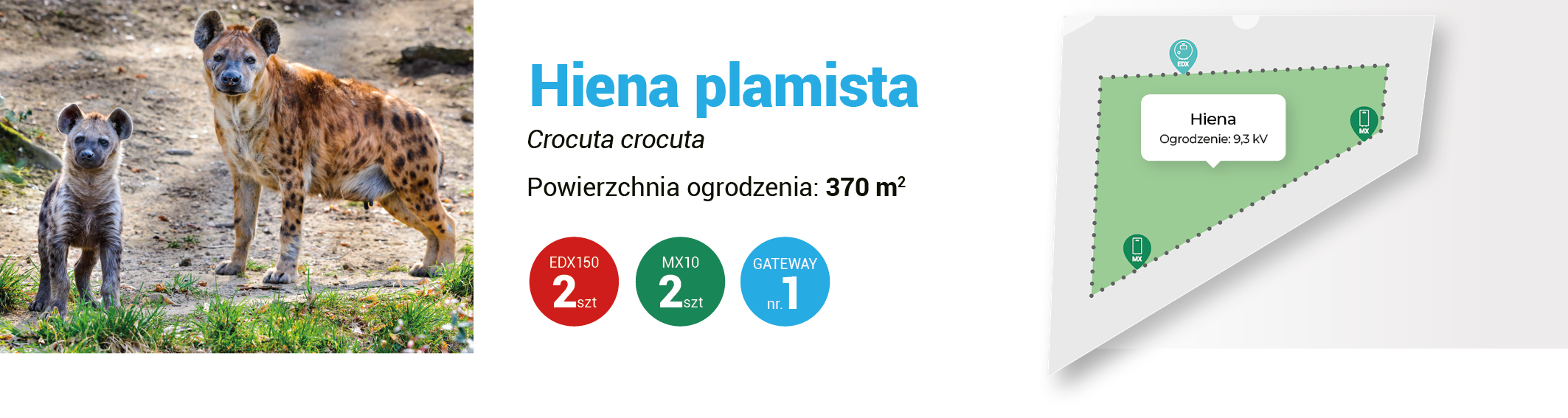

Hiena plamista
Hieny pochodzą z Afryki i najczęściej występują na sawannach, półpustyniach i obszarach górskich. Są jednymi z najbardziej żarłocznych padlinożerców, a dorosły osobnik jest w stanie zjeść do 14,5 kg mięsa na raz. Żyją w uporządkowanych klanach liczących od 5 do 30 osobników i są rządzone przez dominującą samicę. Stado może przebiec do 80 km w ciągu nocy.
Hieny żyją w trudnych warunkach na pagórkowatym terenie, a powierzchnia ich zagrody wynosi prawie 400 m². Dwa elektryzatory smart energy EDX150 o mocy wyjściowej 15 J zostały użyte do zasilania ogrodzenia elektrycznego, które utrzymuje hieny bezpiecznie w ich zagrodzie. Dwa monitory kontrolne zostały również umieszczone na ogrodzeniu elektrycznym, aby raportować napięcie w przewodach w regularnych odstępach czasu. Pozwala to technikom śledzić wszelkie straty mocy w ogrodzeniu elektrycznym. Elektryzatory i monitory zostały podłączone do centralnego urządzenia sterującego, podobnie jak w przypadku galaretek.
Niedźwiedź polarny
Jest to bardzo popularny gatunek niedźwiedzia, który w przeciwieństwie do innych niedźwiedzi jest aktywny głównie o zmierzchu i w nocy. Niedźwiedź mierzy imponujące 190 cm w wieku dorosłym i może ważyć do 140 kg.
Nic więc dziwnego, że niedźwiedzie mają naprawdę duży wybieg o łącznej powierzchni 1890 m². Cały wybieg dla niedźwiedzi składa się z dużej różnicy wysokości, betonowych ścian i elektrycznego ogrodzenia na szczycie ściany. Wybieg został zabezpieczony dwoma inteligentnymi elektryzatorami energii EDX150 i trzema monitorami kontrolnymi, które dzielą go na 3 różne sektory. Monitory zostały zainstalowane w trudno dostępnych miejscach w celu monitorowania napięcia w niektórych sektorach wybiegu. Opiekunowie mają zatem stały przegląd całego wybiegu elektrycznego, a w przypadku najmniejszego spadku napięcia poniżej określonego poziomu , natychmiast wiedzą, który sektor zgłasza problem za pośrednictwem monitora.
Dzięki monitorowi kontrolnemu pracownicy odkryli przyczynę problemu powodującego spadek napięcia. "W zagrodzie niedźwiedzi często mieliśmy do czynienia z niskim napięciem i nie byliśmy w stanie rozpoznać, skąd pochodzi problem. Po zainstalowaniu monitorów kontrolnych odkryliśmy, że spadek napięcia w zagrodzie występuje tylko wtedy, gdy jest po deszczu, a mokre gałęzie obciążyły pewien sektor zagrody tak bardzo, że bramka uruchamia alarm. Teraz wiemy, co powodowało problem. Podjęliśmy niezbędne środki, aby usunąć roślinność w niektórych miejscach i teraz wszystko jest w porządku".

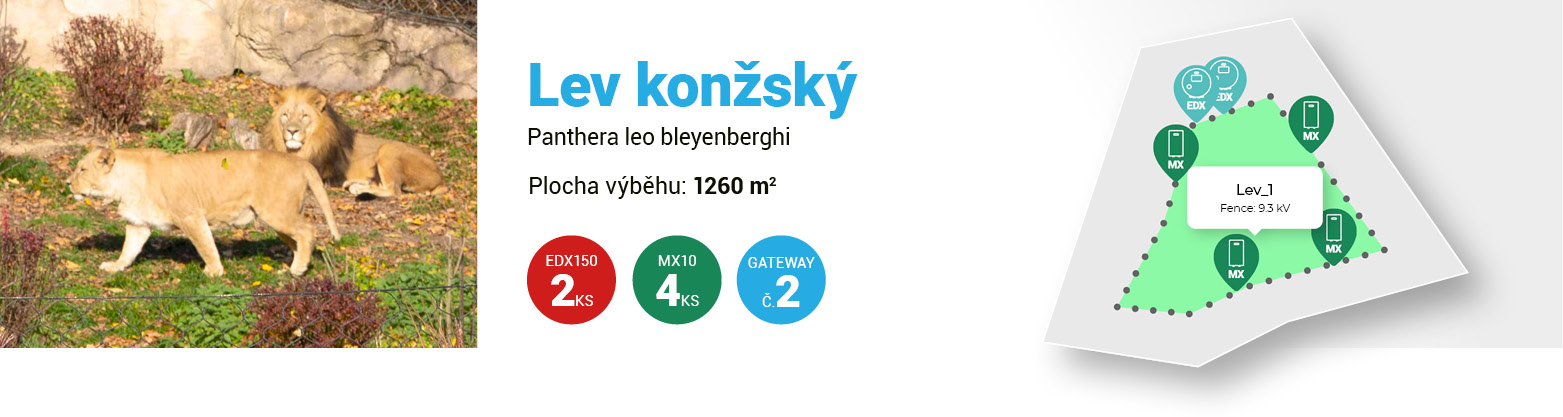

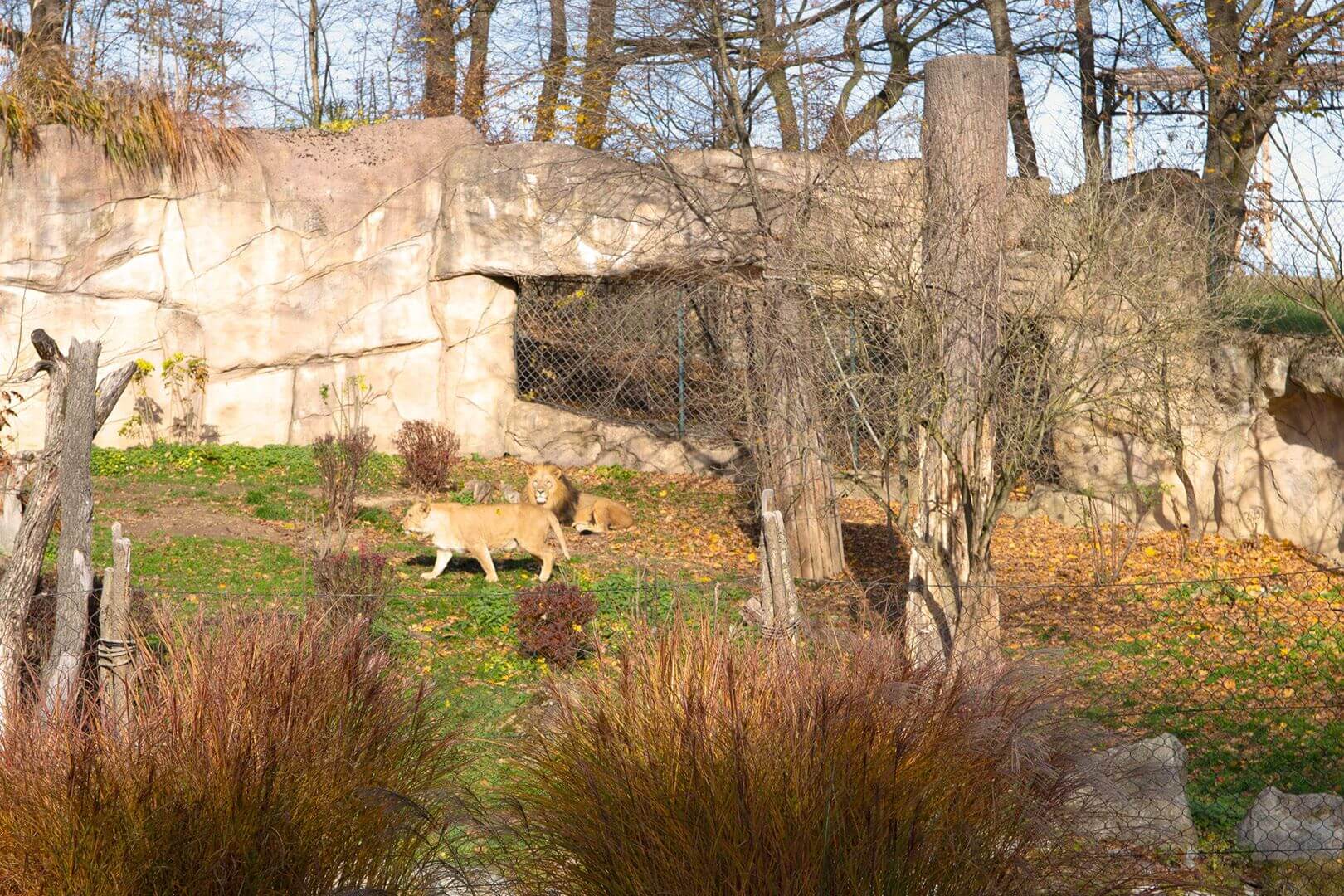

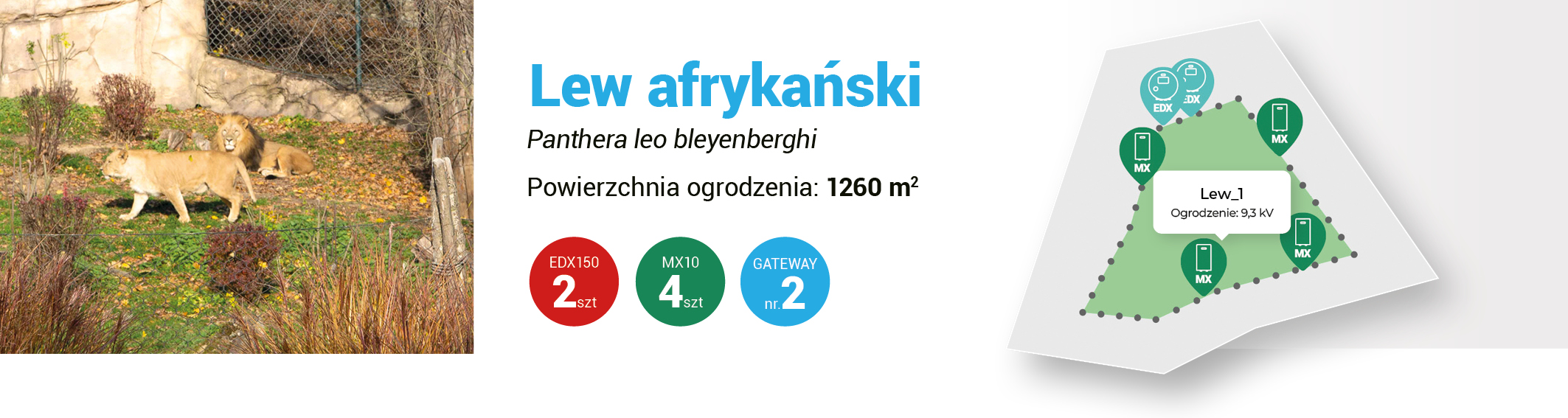

Lew kongijski
Lew jest jednym z najpiękniejszych zwierząt i często nazywany jest królem zwierząt. Ten w zoo w Zlinie - lew kongijski, jest rzadko hodowanym i zagrożonym podgatunkiem lwa. Lwy żyją w stadach liczących od 5 do 30 członków. Dorosły osobnik może zjeść do 45 kilogramów mięsa za jednym razem.
Výběh lvů je podobně jako u medvědů velmi dobře zabezpečeným místem s několika stupni ochrany. Jejich výběh se rozprostírá na ploše téměř 1300 m². Naše elektrické RF ohradníky jsou nejdůležitějším zabezpečením výběhu. Celé elektrické oplocení bylo rozděleno na dva okruhy. Pro napájení byly instalovány naše nejvýkonnější chytré zdroje ohradníku EDX150 s externími anténami, které zajišťují bezproblémový přenos RF signálu do centrální ovládací gateway. Velká část zázemí lvů je totiž situována ve skále, kde tloušťka stěny přesahuje i 1 m. V takových místech doporučujeme vždy instalovat externí anténu a vyhnout se případným poklesům RF signálu. Celé elektrické zabezpečení je monitorováno na různých místech čtyřmi kontrolními monitory, které měří elektrické napětí a dávají chovatelům jistotu o tom, že jsou šelmy bezpečně hlídány.

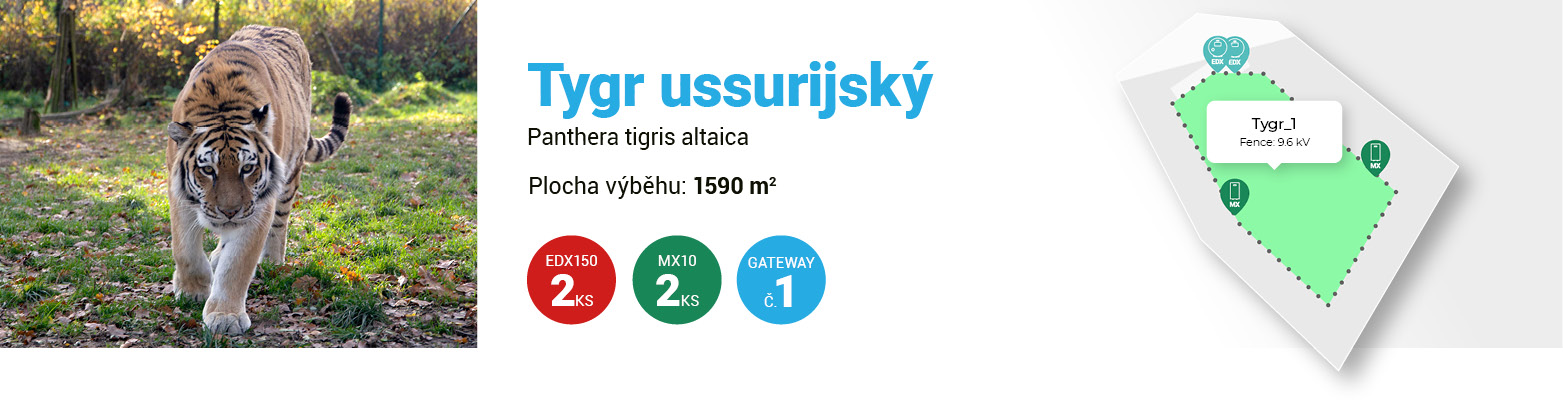

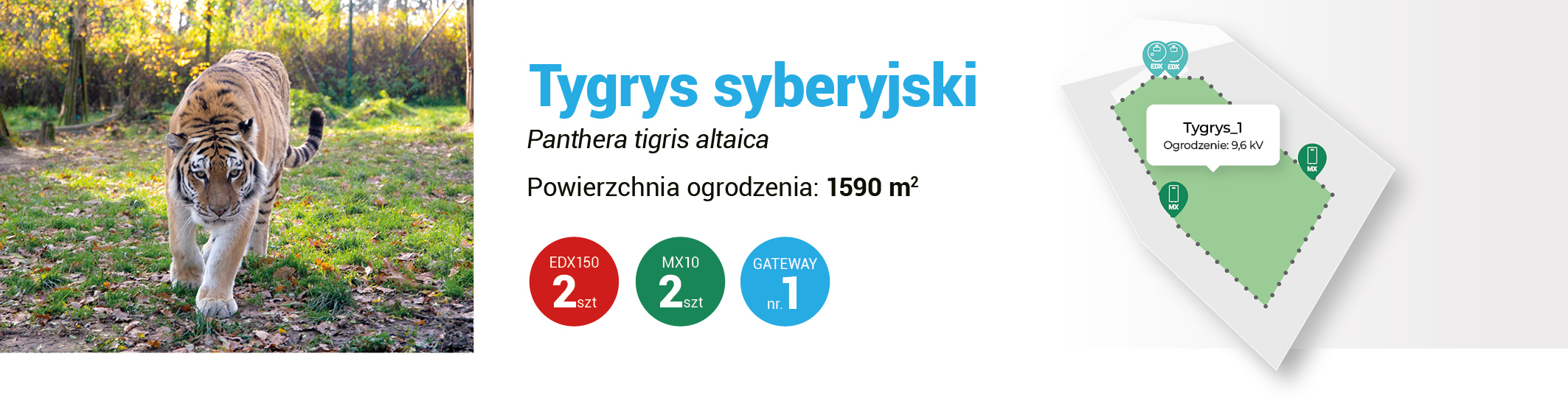

Tygrys Ussuri
Tygrys jest największym żyjącym kotowatym i jednym z największych drapieżników w historii. Szczególnie tygrys ussuryjski jest gatunkiem wysoce zagrożonym wyginięciem i dlatego podlega ścisłej ochronie. Jego waga może dochodzić do 300 kg przy długości ciała do 280 cm. Tygrys preferuje samotny tryb życia i łączy się w pary tylko w sezonie lęgowym.
Tygrys ma duży i wytrzymały wybieg o łącznej powierzchni prawie 1600 m². W wybiegu dla lwów zainstalowano 2 inteligentne zasilacze ogrodzeniowe EDX150 z antenami zewnętrznymi. Technicy z zoo rozmieścili następnie 2 monitory kontrolne w najbardziej krytycznych obszarach wybiegu. Elektryzatory i monitory kontrolne zostały sparowane z centralną bramą. Wszystko zostało następnie dokładnie wykreślone na bazie map w aplikacji fencee Cloud (patrz zdjęcie w galerii pod artykułem).
Wynik drugiej fazy projektu
Na zakończenie podsumujmy drugą fazę wdrażania i działania systemu Smart Farm w zoo w Zlinie. W drugiej części projektu zabezpieczono pięć wybiegów. Praktycznie w każdym wybiegu zainstalowano dwa oddzielne obwody ogrodzenia elektrycznego, każdy zasilany przez inteligentny elektryzator EDX150, a w razie potrzeby w każdym wybiegu zainstalowano monitory sterujące. W sumie bezpieczeństwo tych pięciu wybiegów zapewniają 24 inteligentne urządzenia RF, które zostały sparowane z dwiema jednostkami central nymi GATEWAY GW100. Zostały one umieszczone w serwerowni w rezydencji zoo. Źródła ogrodzenia elektrycznego i centralne jednostki sterujące zostały dodatkowo uzupełnione o anteny zewnętrzne, aby zapewnić bezawaryjną transmisję sygnału RF nawet w złych warunkach.
Ogólne zadowolenie z działania systemu Smart Farm na pięciu wybiegach ogrodzenia elektrycznego odzwierciedlają słowa zadowolonego opiekuna ogrodzenia elektrycznego.
"System Smart Farm spełnił wszystkie nasze oczekiwania. Przede wszystkim doceniamy monitoring online, w którym możemy wyraźnie zobaczyć status poszczególnych zagród. Wreszcie, doceniamy znaczną oszczędność czasu dla poszczególnych hodowców podczas szukania usterki w zagrodzie lub podczas rutynowych kontroli, które byliśmy zmuszeni wykonywać przed zakupem inteligentnego systemu."
Kierownik ds. ogrodzeń elektrycznych Vlastimil Mizera
Elektryzator RF dla ogrodzenia elektrycznego DUO RF EDX150
Pobór mocy przy 230 V: 6 - 21 W
Pobór mocy przy napięciu 12 V: 200 - 1250 mA
Urządzenie centralne dla zdalnie sterowane elektryczne RF pastuchy FENCE WiFi GATEWAY GW100
Zużycie: maks. pobór prądu 300 mA
Baterie zapasowe: 9,6 V - 800 m Ah
Urządzenie monitorujące dla zdalnie sterowane elektryczne pastuchy RF Monitor MX10
POŁĄCZENIE Z FENCEE CLOUD: √
Sterownik magnetyczny: √
Antena zewnętrzna dla urządzeń RF do ogrodzeń elektrycznych - 2 m
Długość: 2 m
Waga: 149 g
Zestaw ogrodzenia elektrycznego Smart Farm - RF elektryzator 8 J - WiFi Gateway - Monitor MX10 za darmo
Pobór mocy przy napięciu 12 V: 200 - 750 mA
Energia wyjściowa: 8 J
Życzymy wszystkim zwierzętom i odwiedzającym Zoo Zlín przyjemnego pobytu i dziękujemy za to cenne doświadczenie. Jeśli zastanawiasz się nad zakupem systemu Modern Smart Farm, nie wahaj się z nami skontaktować. Z przyjemnością odpowiemy na wszystkie pytania i pomożemy dopracować wszystkie szczegóły instalacji.

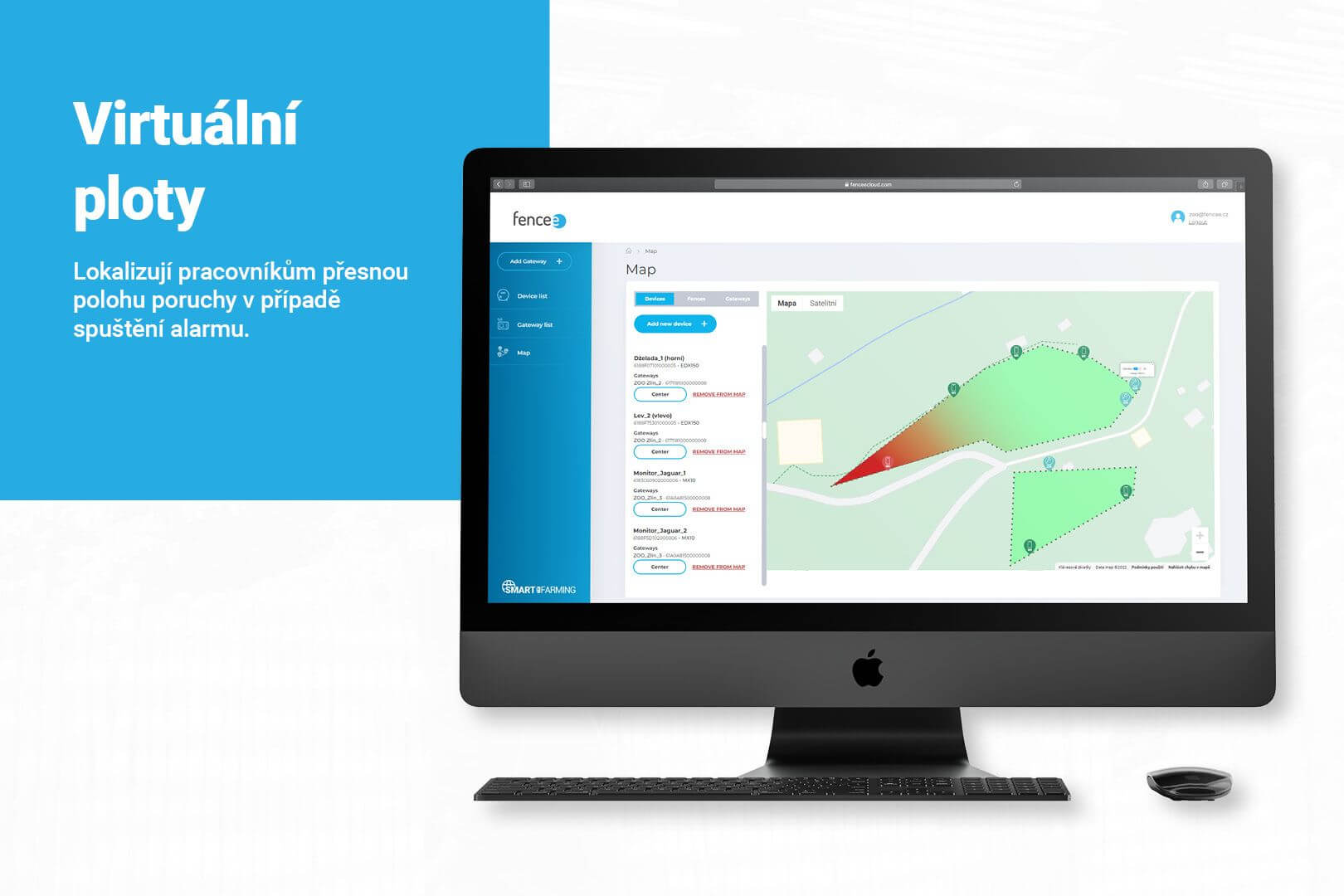

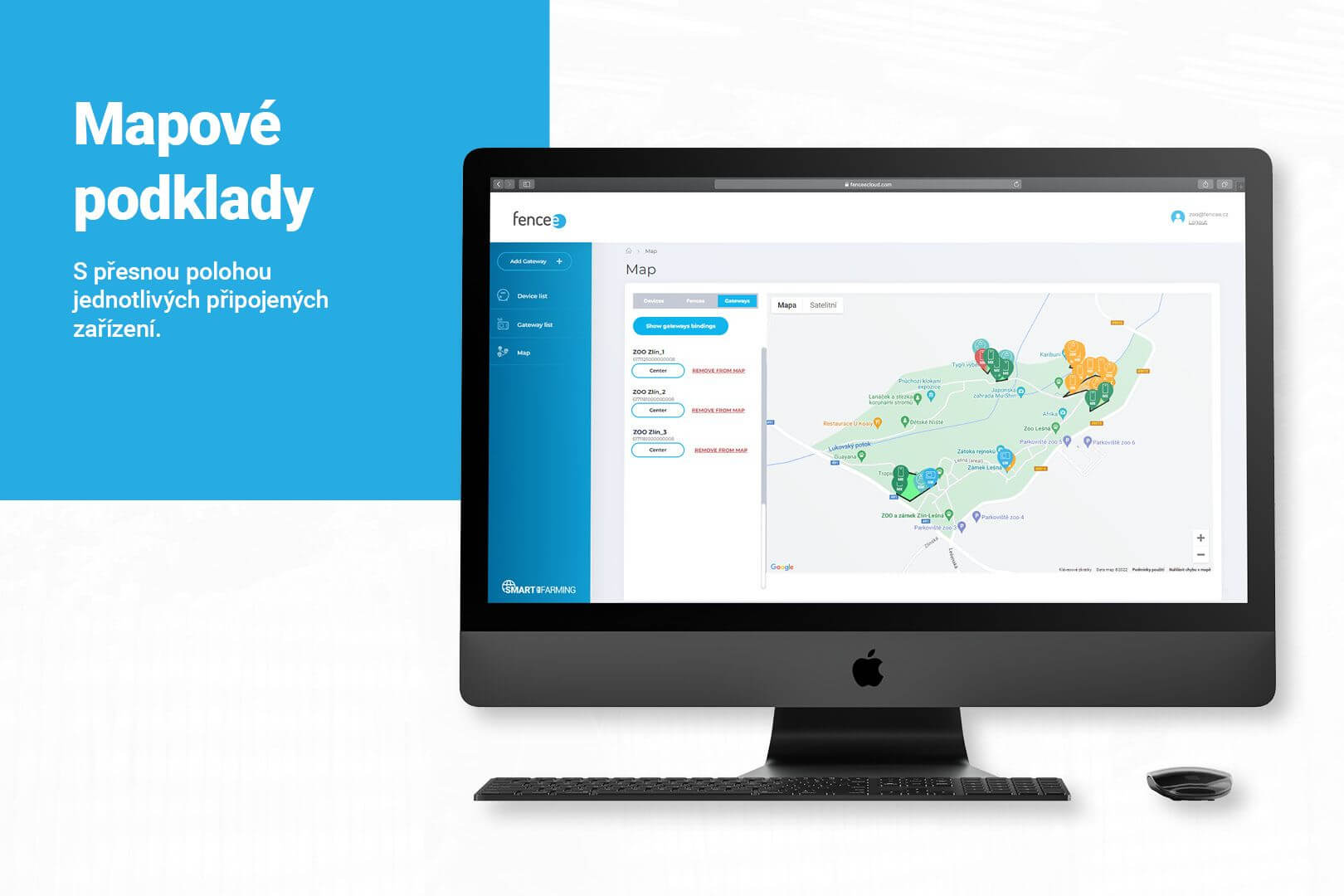

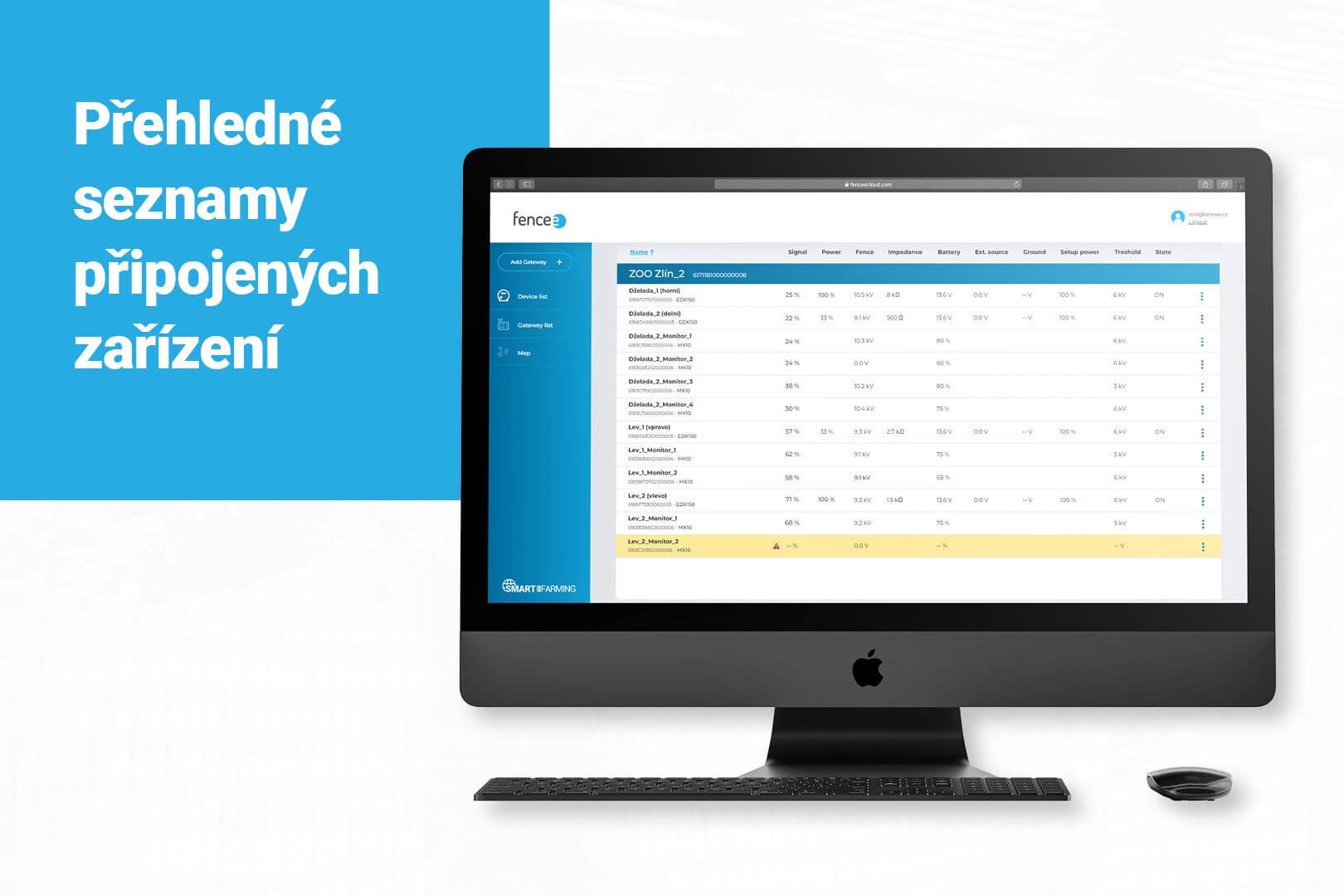

W załączonej galerii znajdziesz próbki z aplikacji fencee Cloud, a także kilka zdjęć z Zoo.
Zdjęcia: archiwum Zoo Zlín www.zoozlin.eu
